深入浅出计算机组成原理¶
浮点数和定点数¶
BCD 编码（Binary-Coded Decimal）¶
用二进制来表示十进制。用 4 个比特来表示 0～9 的整数，那么 32 个比特就可以表示 8 个这样的整数。然后把最右边的 2 个 0～9 的整数，当成小数部分；把左边 6 个 0～9 的整数，当成整数部分。这样，就可以用 32 个比特，来表示从 0 到 999999.99 这样 1 亿个实数了。
缺点：
- 这样的表示方式有点“浪费”
- 这样的表示方式没办法同时表示很大的数字和很小的数字
浮点数的表示¶
浮点数（Floating Point），也就是 float 类型。
浮点数的科学计数法的表示，有一个 IEEE 的标准，它定义了两个基本的格式。一个是用 32 比特表示单精度的浮点数，也就是我们常常说的 float 或者 float32 类型。另外一个是用 64 比特表示双精度的浮点数，也就是我们平时说的 double 或者 float64 类型。
单精度类型¶

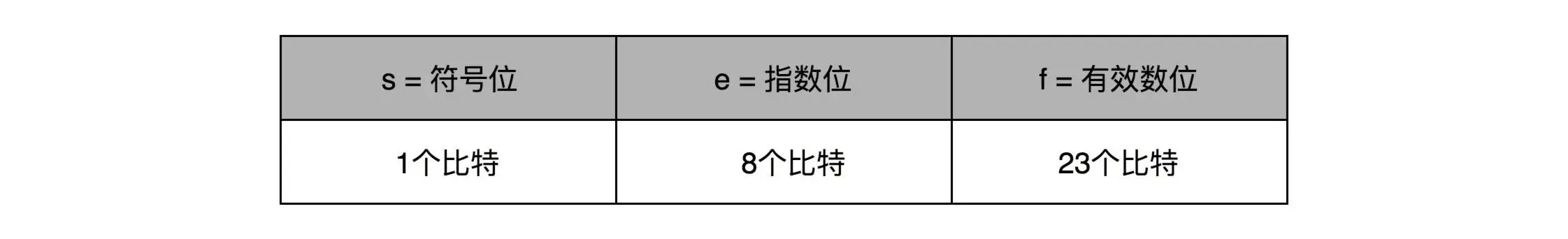

单精度的 32 个比特可以分成三部分：
- 符号位：用来表示是正数还是负数。我们一般用 s 来表示。在浮点数里，我们不像正数分符号数还是无符号数，所有的浮点数都是有符号的。
- 指数位：一般用 e 来表示。8 个比特能够表示的整数空间，就是 0～255。在这里用 1～254 映射到 -126～127 这 254 个有正有负的数上。因为浮点数，不仅仅想要表示很大的数，还希望能够表示很小的数，所以指数位也会有负数。
- 有效数位：23 个比特组成，用 f 来表示。
综合科学计数法，我们的浮点数就可以表示成下面这样：

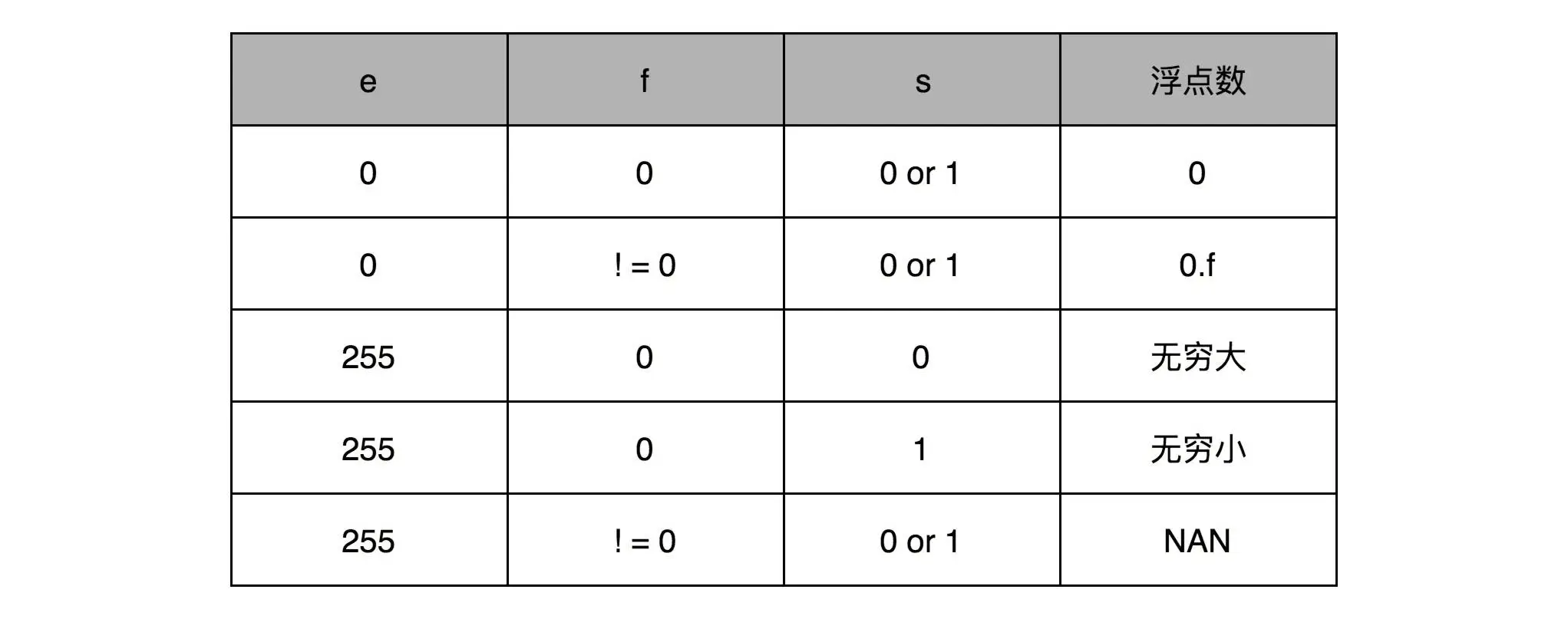

要表示 0 和一些特殊的数，就要用上在 e 里面留下的 0 和 255 这两个表示，这两个表示其实是两个标记位。在 e 为 0 且 f 为 0 的时候，就把这个浮点数认为是 0。至于其它的 e 是 0 或者 255 的特殊情况，可以看下面这个表格，分别可以表示出无穷大、无穷小、NAN 以及一个特殊的不规范数。
在这样的浮点数表示下，不考虑符号的话，浮点数能够表示的最小的数和最大的数，差不多是 \(1.17×10^{−38}\) 和 \(3.40×10^{38}\)。
正是因为这个数对应的小数点的位置是“浮动”的，它才被称为浮点数。随着指数位 e 的值的不同，小数点的位置也在变动。对应的，前面的 BCD 编码的实数，就是小数点固定在某一位的方式，我们也就把它称为定点数。
浮点数的二进制转化¶
拿 0.1001 这样一个二进制小数来举例说明。和上面的整数相反，我们把小数点后的每一位，都表示对应的 2 的 -N 次方。那么 0.1001，转化成十进制就是：

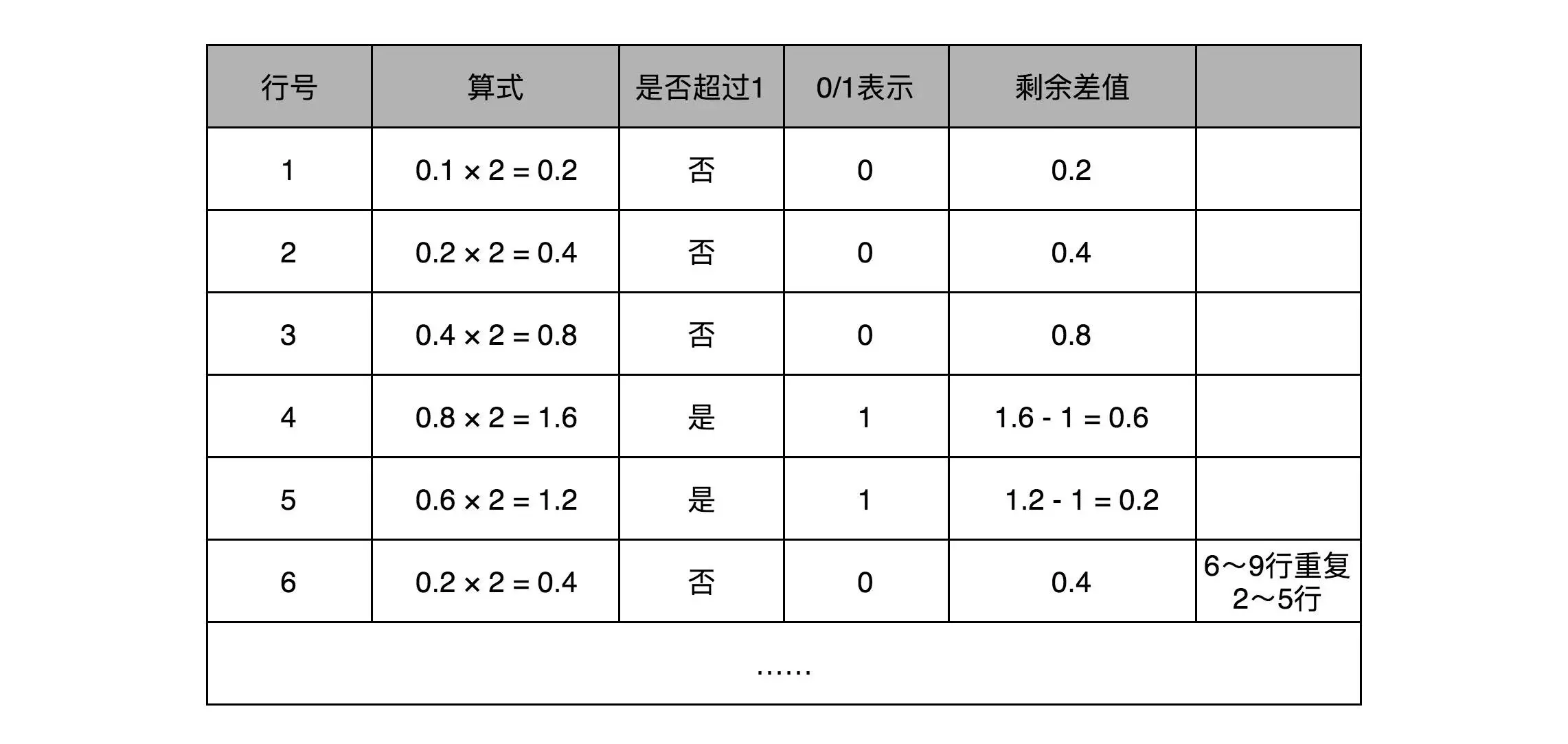

和整数的二进制表示采用“除以 2，然后看余数”的方式相比，小数部分转换成二进制是用一个相似的反方向操作，就是乘以 2，然后看看是否超过 1。如果超过 1，我们就记下 1，并把结果减去 1，进一步循环操作。在这里，我们就会看到，0.1 其实变成了一个无限循环的二进制小数，0.000110011。这里的“0011”会无限循环下去。
浮点数的加法和精度损失¶
浮点数的加法，记住六个字就行了，那就是先对齐、再计算。
两个浮点数的指数位可能是不一样的，所以我们要把两个的指数位，变成一样的，然后只去计算有效位的加法就好了。
浮点数的加法过程中，其中指数位较小的数，需要在有效位进行右移，在右移的过程中，最右侧的有效位就被丢弃掉了。这会导致对应的指数位较小的数，在加法发生之前，就丢失精度。两个相加数的指数位差的越大，位移的位数越大，可能丢失的精度也就越大。
32 位浮点数的有效位长度一共只有 23 位，如果两个数的指数位差出 23 位，较小的数右移 24 位之后，所有的有效位就都丢失了。这也就意味着，在实际计算的时候，只要两个数，差出 \(2^{24}\)，也就是差不多 1600 万倍，那这两个数相加之后，结果完全不会变化。
Kahan Summation 算法¶
public class KahanSummation {
public static void main(String[] args) {
float sum = 0.0f;
float c = 0.0f;
for (int i = 0; i < 20000000; i++) {
float x = 1.0f;
float y = x - c;
float t = sum + y;
c = (t-sum)-y;
sum = t;
}
System.out.println("sum is " + sum);
}
}
这个算法的原理其实并不复杂，就是在每次的计算过程中，都用一次减法，把当前加法计算中损失的精度记录下来，然后在后面的循环中，把这个精度损失放在要加的小数上，再做一次运算。
面向流水线的指令设计¶
在工业界，更好的衡量方式通常是，用 SPEC 这样的跑分程序，从多个不同的实际应用场景，来衡量计算机的性能。
2000 年发布的 Pentium 4 的流水线深度是 20 级。而代号为 Prescott 的 90 纳米工艺处理器 Pentium 4 的流水线深度达到了 31 级。

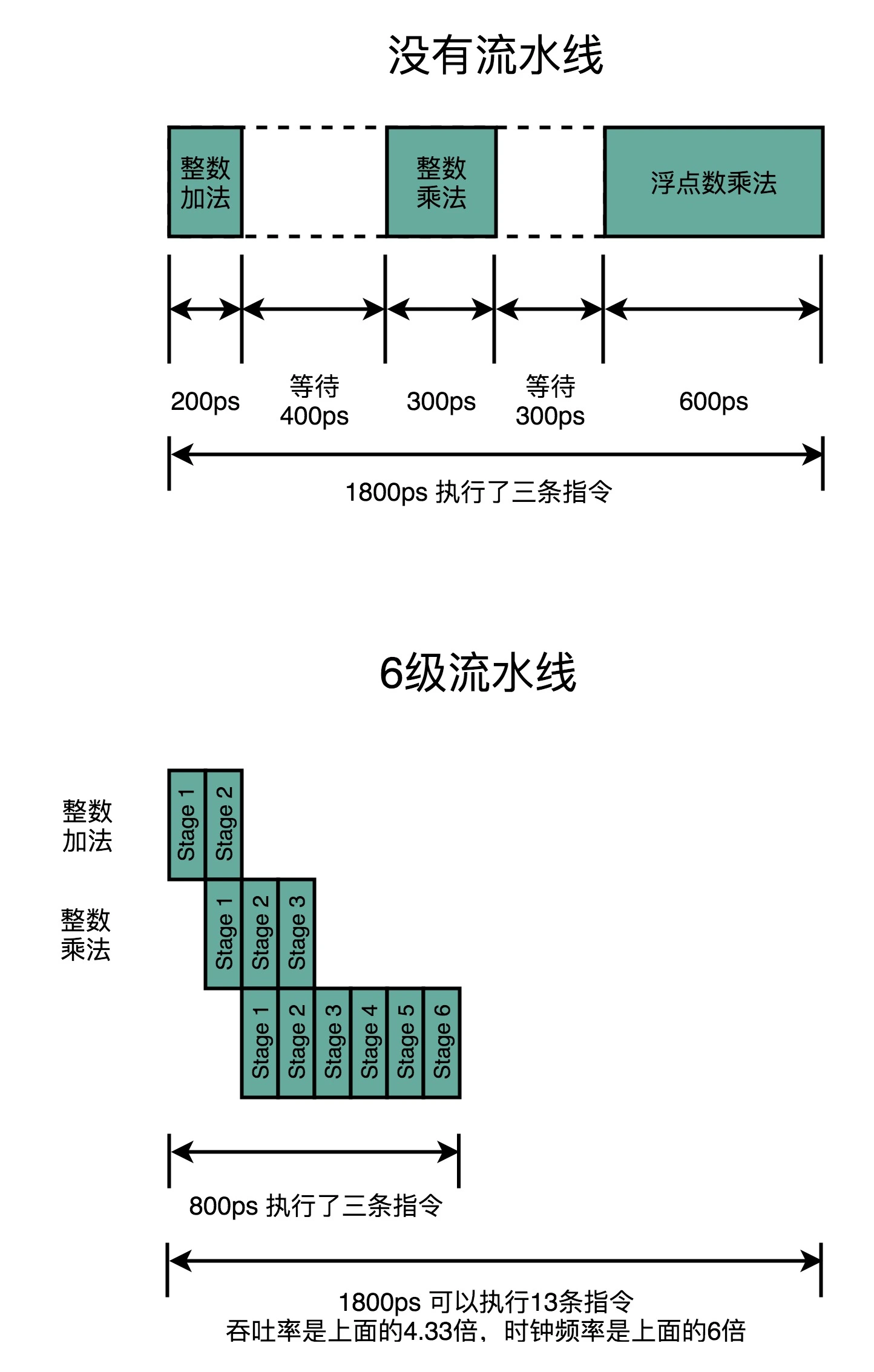

流水线技术并不能缩短单条指令的响应时间这个性能指标，但是可以增加在运行很多条指令时候的吞吐率。因为不同的指令，实际执行需要的时间是不同的。
Pentium 4 失败的原因¶
-
功耗问题。
提升流水线深度，必须要和提升 CPU 主频同时进行。因为在单个 Pipeline Stage 能够执行的功能变简单了，也就意味着单个时钟周期内能够完成的事情变少了。所以，只有提升时钟周期，CPU 在指令的响应时间这个指标上才能保持和原来相同的性能。
同时，由于流水线深度的增加，我们需要的电路数量变多了，也就是我们所使用的晶体管也就变多了。
主频的提升和晶体管数量的增加都使得我们 CPU 的功耗变大了。这个问题导致了 Pentium 4 在整个生命周期里，都成为了耗电和散热的大户。
-
流水线技术带来的性能提升，是一个理想情况。在实践的应用过程中，还需要解决指令之间的依赖问题。
依赖问题，就是我们在计算机组成里面所说的冒险（Hazard）问题。这里我们只列举了在数据层面的依赖，也就是数据冒险。在实际应用中，还会有结构冒险、控制冒险等其他的依赖问题。要想解决好冒险的依赖关系问题，需要引入乱序执行、分支预测等技术。
流水线越长，这个冒险的问题就越难一解决。这是因为，同一时间同时在运行的指令太多了。如果只有 3 级流水线，就可以把后面没有依赖关系的指令放到前面来执行。这个就是乱序执行的技术。
如果有 20 级流水线，意味着要确保这 20 条指令之间没有依赖关系。这也是为什么，超长流水线的执行效率发而降低了的一个重要原因。
一个合理的流水线深度，会提升 CPU 执行计算机指令的吞吐率。一般用 IPC（Instruction Per Cycle）来衡量 CPU 执行指令的效率。IPC，其实就是 CPI（Cycle Per Instruction）的倒数。
冒险和预测¶
流水线设计需要解决的三大冒险，分别是结构冒险（Structural Hazard）、数据冒险（Data Hazard）以及控制冒险（Control Hazard）。
结构冒险¶
CPU 在同一个时钟周期，同时在运行两条计算机指令的不同阶段。但是这两个不同的阶段，可能会用到同样的硬件电路。

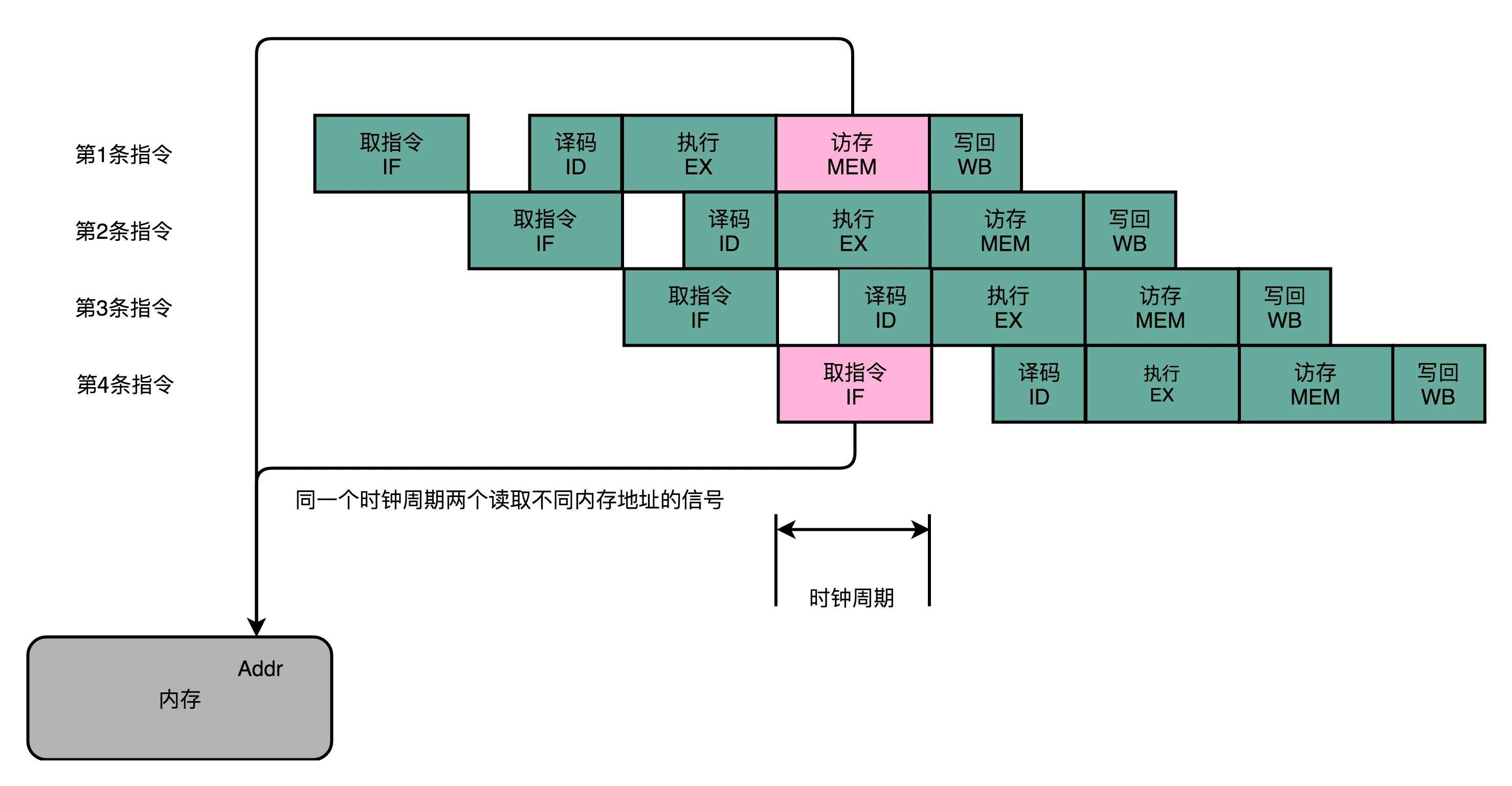

可以看到，在第 1 条指令执行到访存（MEM）阶段的时候，流水线里的第 4 条指令，在执行取指令（Fetch）的操作。访存和取指令，都要进行内存数据的读取。我们的内存，只有一个地址译码器的作为地址输入，那就只能在一个时钟周期里面读取一条数据，没办法同时执行第 1 条指令的读取内存数据和第 4 条指令的读取指令代码。
对于访问内存数据和取指令的冲突，一个直观的解决方案就是把我们的内存分成两部分，让它们各有各的地址译码器。这两部分分别是存放指令的程序内存和存放数据的数据内存。

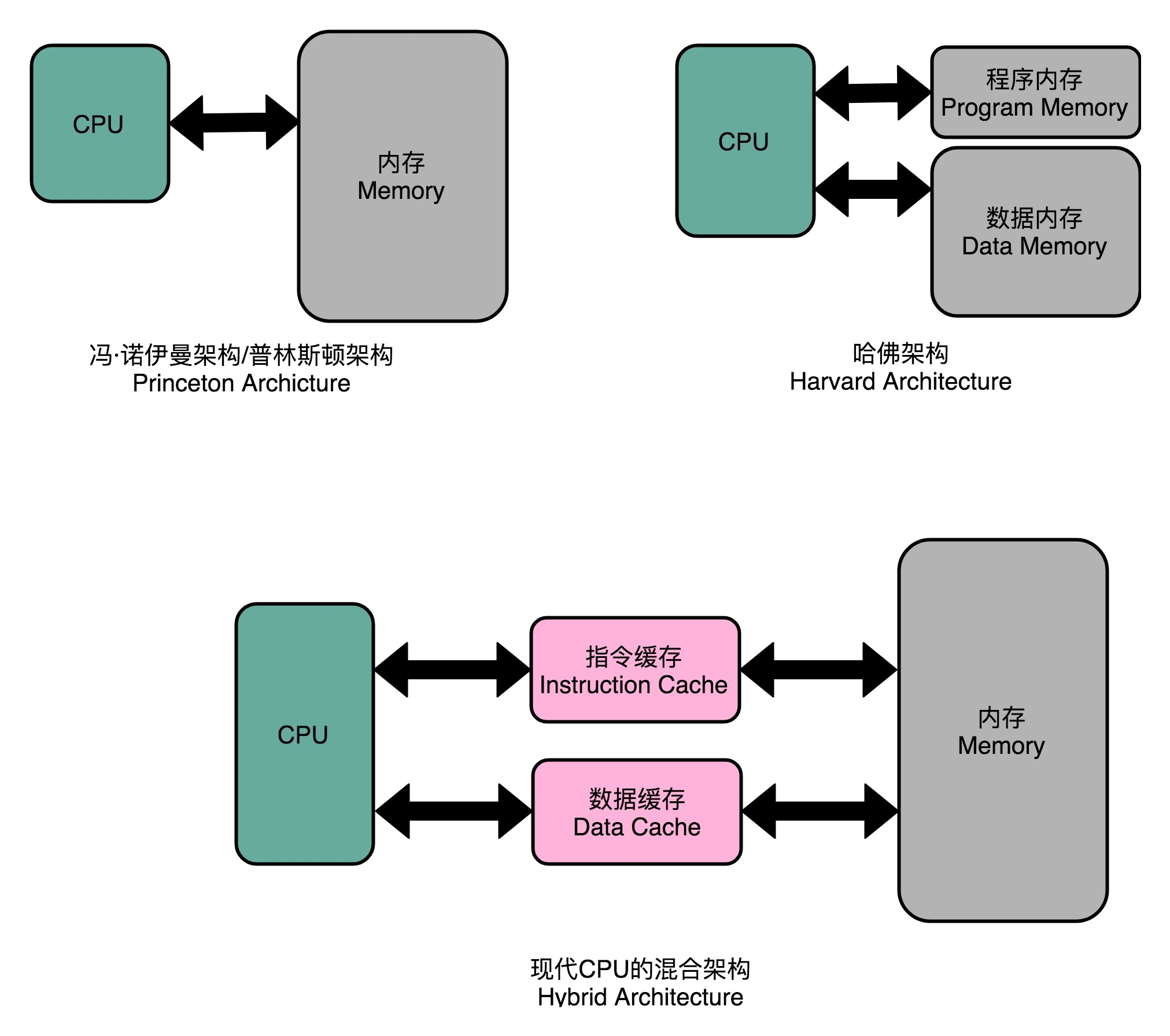

这样把内存拆成两部分的解决方案，在计算机体系结构里叫作哈佛架构（Harvard Architecture），来自哈佛大学设计Mark I 型计算机时候的设计。对应的，我们之前说的冯·诺依曼体系结构，又叫作普林斯顿架构（Princeton Architecture）。
不过，我们今天使用的 CPU，仍然是冯·诺依曼体系结构的，并没有把内存拆成程序内存和数据内存这两部分。因为如果那样拆的话，对程序指令和数据需要的内存空间，我们就没有办法根据实际的应用去动态分配了。虽然解决了资源冲突的问题，但是也失去了灵活性。
不过，借鉴了哈佛结构的思路，现代的 CPU 虽然没有在内存层面进行对应的拆分，却在 CPU 内部的高速缓存部分进行了区分，把高速缓存分成了指令缓存（Instruction Cache）和数据缓存（Data Cache）两部分。
内存的访问速度远比 CPU 的速度要慢，所以现代的 CPU 并不会直接读取主内存。它会从主内存把指令和数据加载到高速缓存中，这样后续的访问都是访问高速缓存。而指令缓存和数据缓存的拆分，使得 CPU 在进行数据访问和取指令的时候，不会再发生资源冲突的问题了。
数据冒险¶
数据冒险，其实就是同时在执行的多个指令之间，有数据依赖的情况。这些数据依赖，我们可以分成三大类，分别是先写后读（Read After Write，RAW）、先读后写（Write After Read，WAR）和写后再写（Write After Write，WAW）。
先写后读（Read After Write）¶
先写后读的依赖关系，我们一般被称之为数据依赖，也就是 Data Dependency。
先读后写（Write After Read）¶
先读后写的依赖，一般被叫作反依赖，也就是 Anti-Dependency。
写后再写（Write After Write）¶
写后再写的依赖，一般被叫作输出依赖，也就是 Output Dependency。
通过流水线停顿解决数据冒险¶

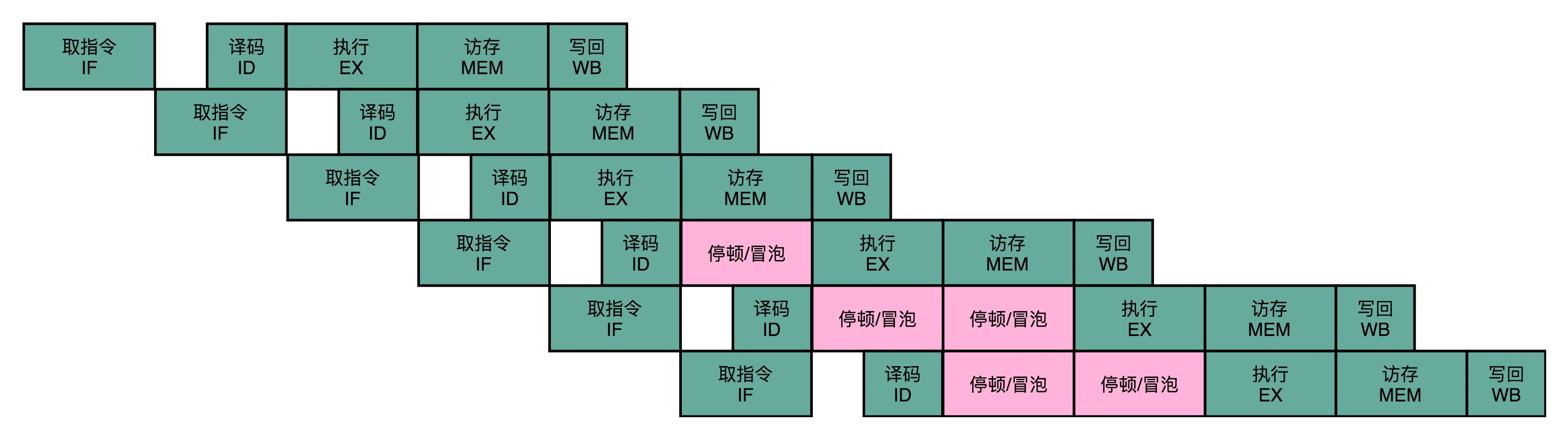

需要有解决这些数据冒险的办法。其中最简单的一个办法，不过也是最笨的一个办法，就是流水线停顿（Pipeline Stall），或者叫流水线冒泡（Pipeline Bubbling）。
流水线停顿的办法很容易理解。如果发现了后面执行的指令，会对前面执行的指令有数据层面的依赖关系，那最简单的办法就是“再等等”。在进行指令译码的时候，会拿到对应指令所需要访问的寄存器和内存地址。所以，在这个时候，能够判断出来，这个指令是否会触发数据冒险。如果会触发数据冒险，就可以决定，让整个流水线停顿一个或者多个周期。
时钟信号会不停地在 0 和 1 之前自动切换。流水线的每一个操作步骤必须要干点儿事情。所以，在实践过程中，并不是让流水线停下来，而是在执行后面的操作步骤前面，插入一个 NOP 操作，也就是执行一个其实什么都不干的操作。
这个插入的指令，就好像一个水管（Pipeline）里面，进了一个空的气泡。在水流经过的时候，没有传送水到下一个步骤，而是给了一个什么都没有的空气泡。这也是为什么，我们的流水线停顿，又被叫作流水线冒泡（Pipeline Bubble）的原因。
