趣谈网络协议

协议三要素

• 语法：就是这一段内容要符合一定的规则和格式
• 语义：就是这一段内容要代表某种意义
• 顺序：就是先干啥，后干啥。

只有通过网络协议，才能使一大片机器相互协作、共同完成一件事情

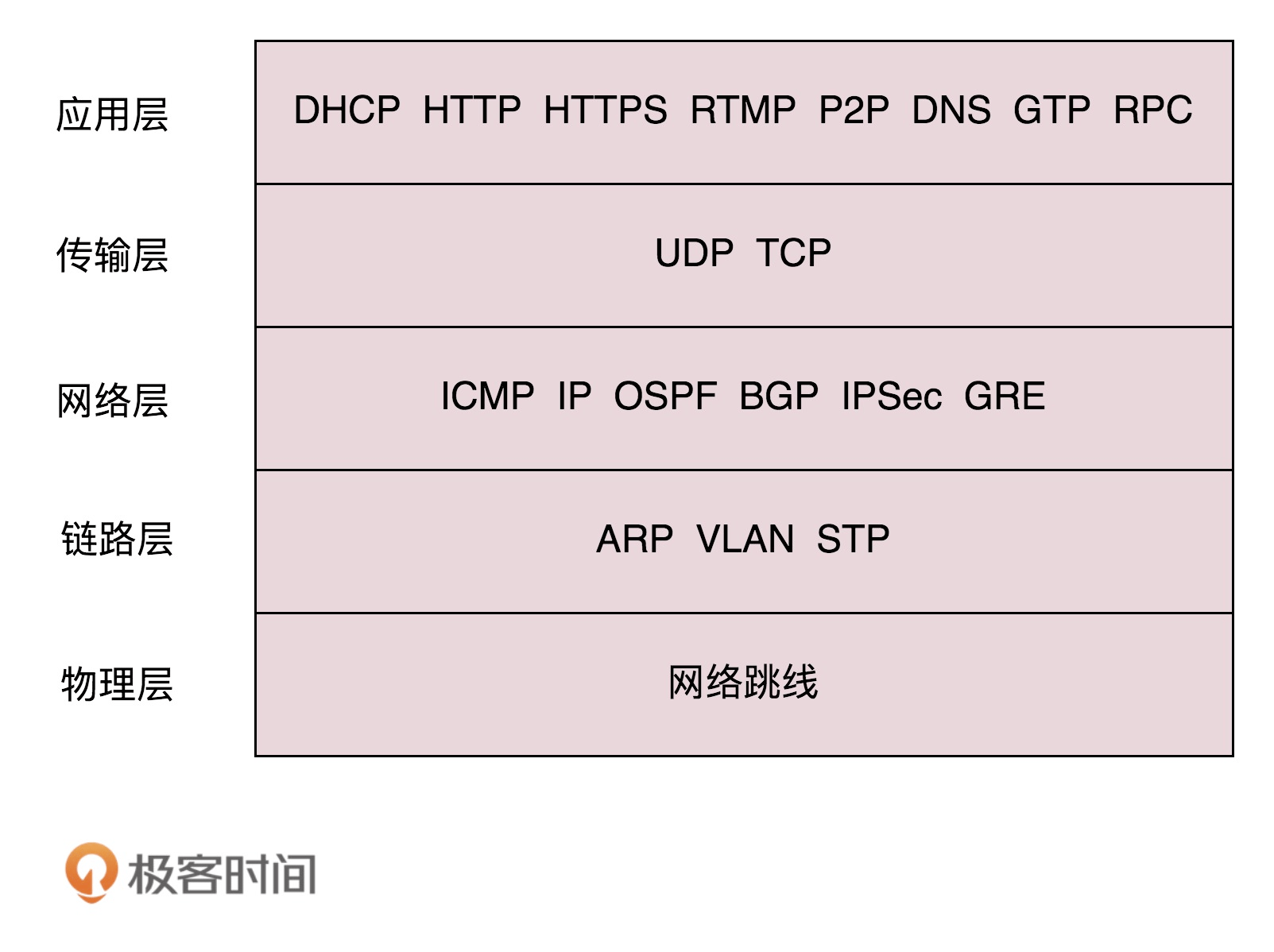

• 应用层：DNS、HTTP、HTTPS
• 传输层：UDP、TCP
• 网络层：IP 协议

路由协议：OSPF、BGP

复杂的程序都要分层，这是程序设计的要求。

只要是在网络上跑的包，都是完整的。可以有下层没上层，绝对不可能有上层没下层。

对 TCP 协议来说，只要想发出去包，就要有 IP 层和 MAC 层，不然是发布出去的。

对 TCP 协议来说，三次握手也好，重试也好，只要想发出去包，就要有 IP 层和 MAC 层，不然是发不出去的。

IP 地址是一个网卡在网络世界的通讯地址，相当于我们现实世界的门牌号码。

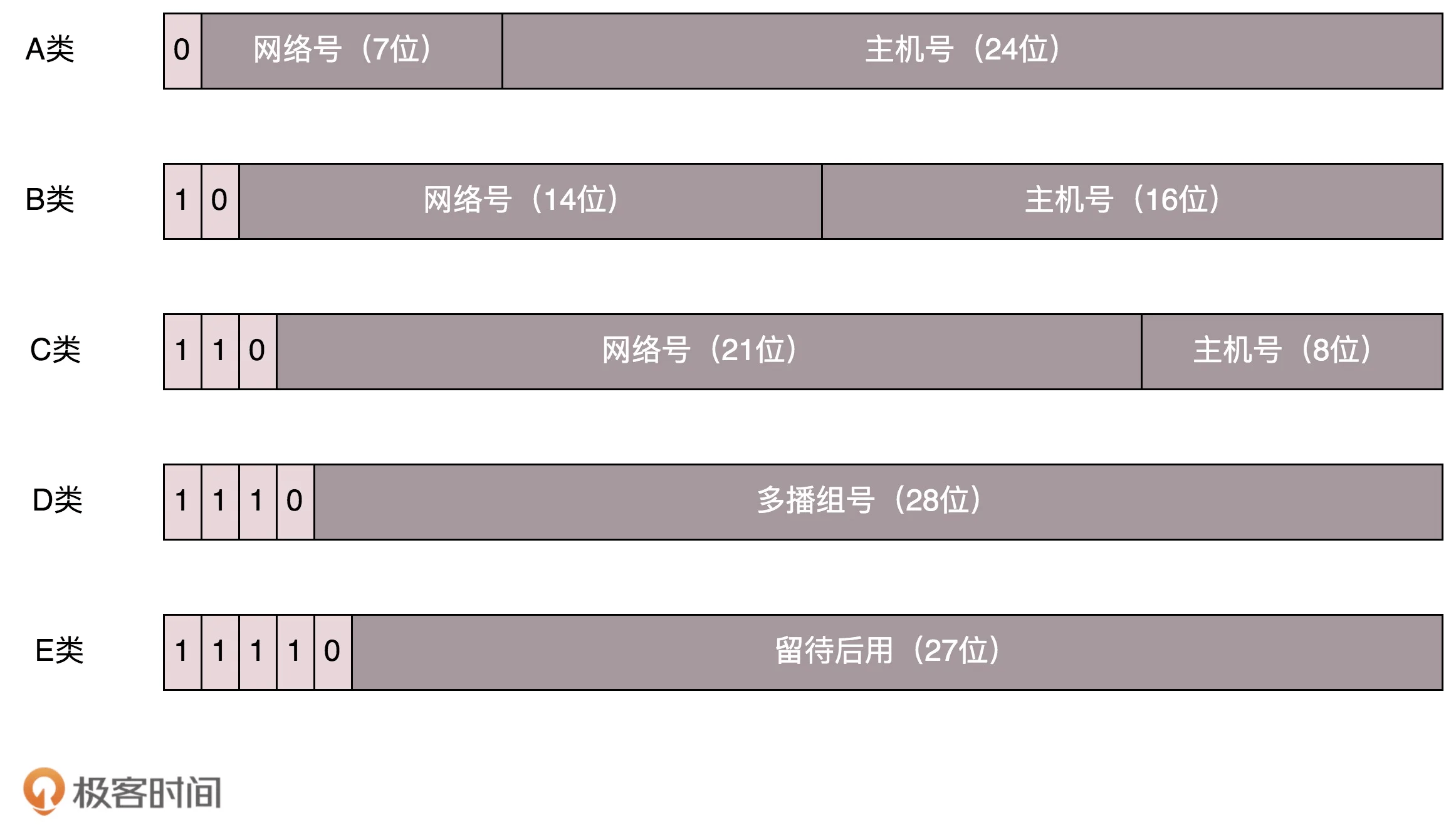

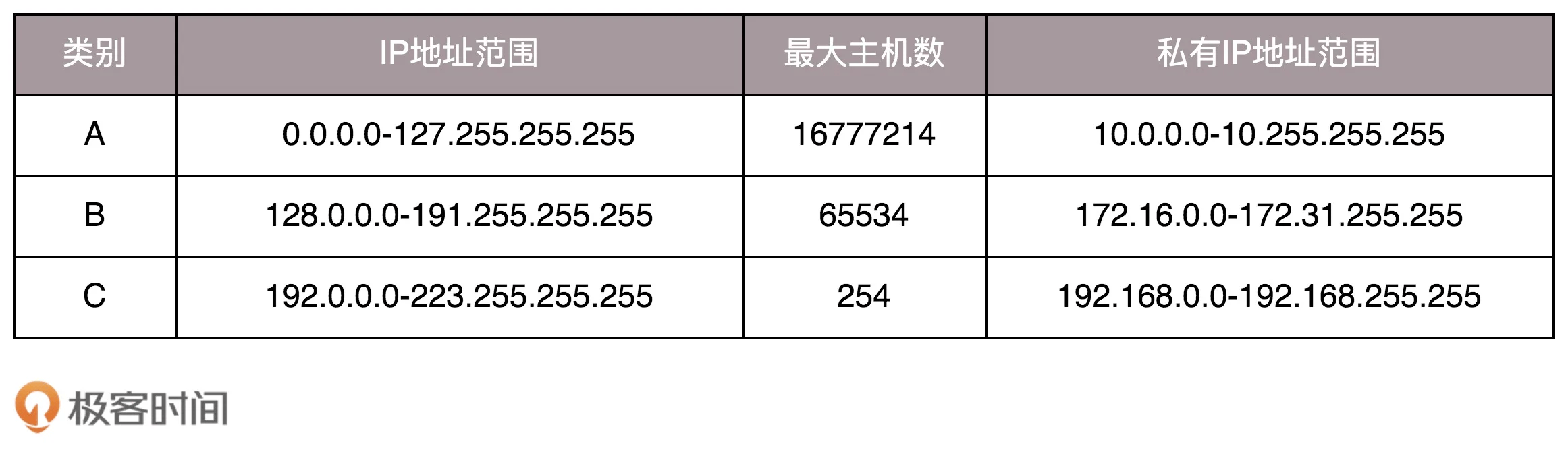

IP地址的分类：

无类型域间选路（CIDR）

这种方式将 32 位的 IP 地址一分为二，前面是网络号，后面是主机号。

伴随着 CIDR 存在的，一个是广播地址，10.100.122.255。如果发送这个地址，所有 10.100.122 网络里面的机器都可以收到。另一个是子网掩码，255.255.255.0。将子网掩码和 IP 地址按位计算 AND，就可得到网络号。

lo 全称是 loopback，又称环回接口，往往会被分配到 127.0.0.1 这个地址。这个地址用于本机通信，经过内核处理后直接返回，不会在任何网络中出现。

\ 这个叫做 net_device flags，网络设备的状态标识。UP 表示网卡处于启动的状态；BROADCAST 表示这个网卡有广播地址，可以发送广播包；MULTICAST 表示网卡可以发送多播包；LOWER_UP 表示 L1 是启动的，也即网线插着呢。MTU1500 是指什么意思呢？是哪一层的概念呢？最大传输单元 MTU 为 1500，这是以太网的默认值。

qdisc pfifo_fast 是什么意思呢？qdisc 全称是 queueing discipline，中文叫排队规则。内核如果需要通过某个网络接口发送数据包，它都需要按照为这个接口配置的 qdisc（排队规则）把数据包加入队列。

最简单的 qdisc 是 pfifo，它不对进入的数据包做任何的处理，数据包采用先入先出的方式通过队列。pfifo_fast 稍微复杂一些，它的队列包括三个波段（band）。在每个波段里面，使用先进先出规则。

三个波段（band）的优先级也不相同。band 0 的优先级最高，band 2 的最低。如果 band 0 里面有数据包，系统就不会处理 band 1 里面的数据包，band 1 和 band 2 之间也是一样。

Linux 默认的逻辑是，如果这是一个跨网段的调用，它便不会直接将包发送到网络上，而是企图将包发送到网关。

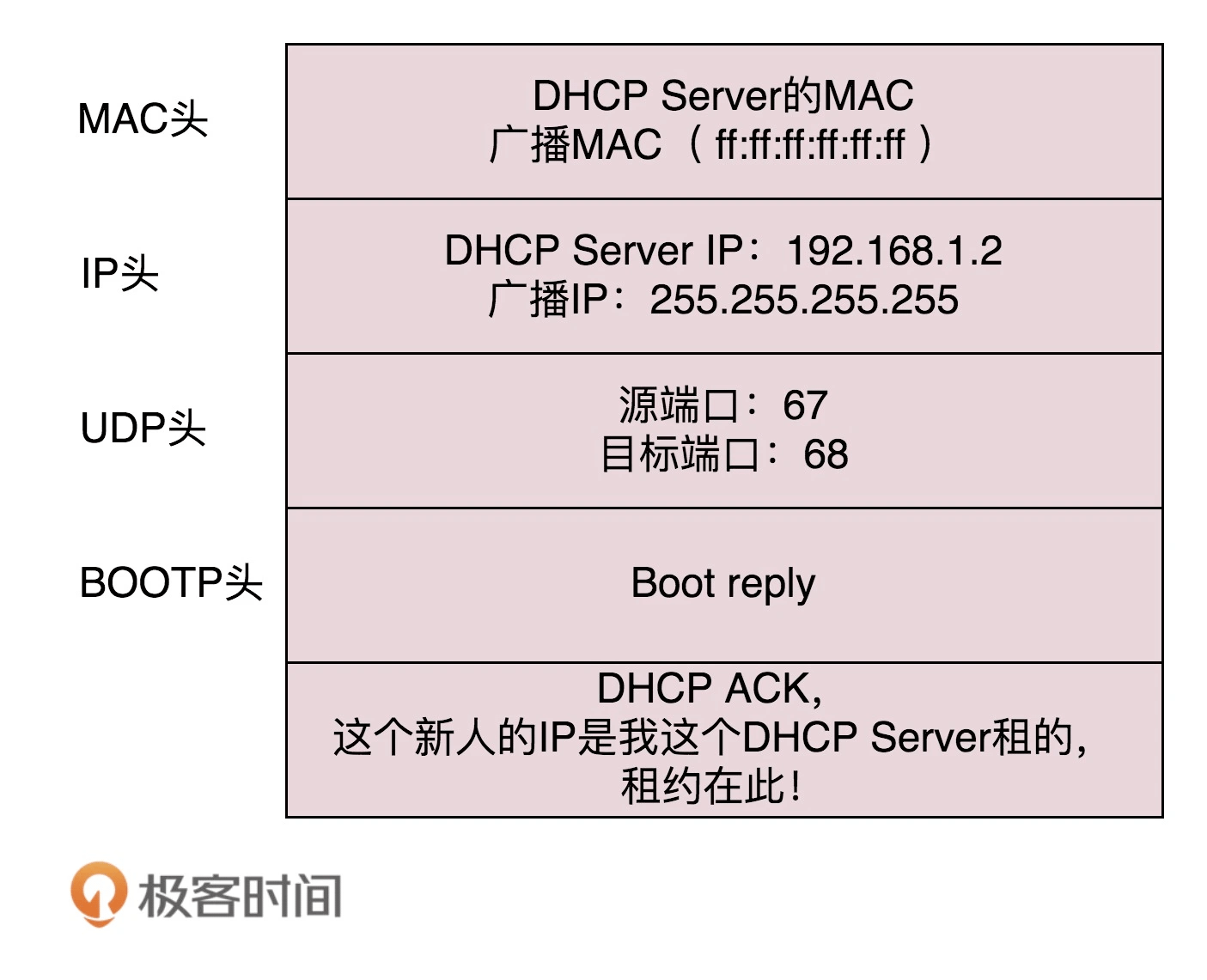

动态主机配置协议（Dynamic Host Configuration Protocol），简称 DHCP。

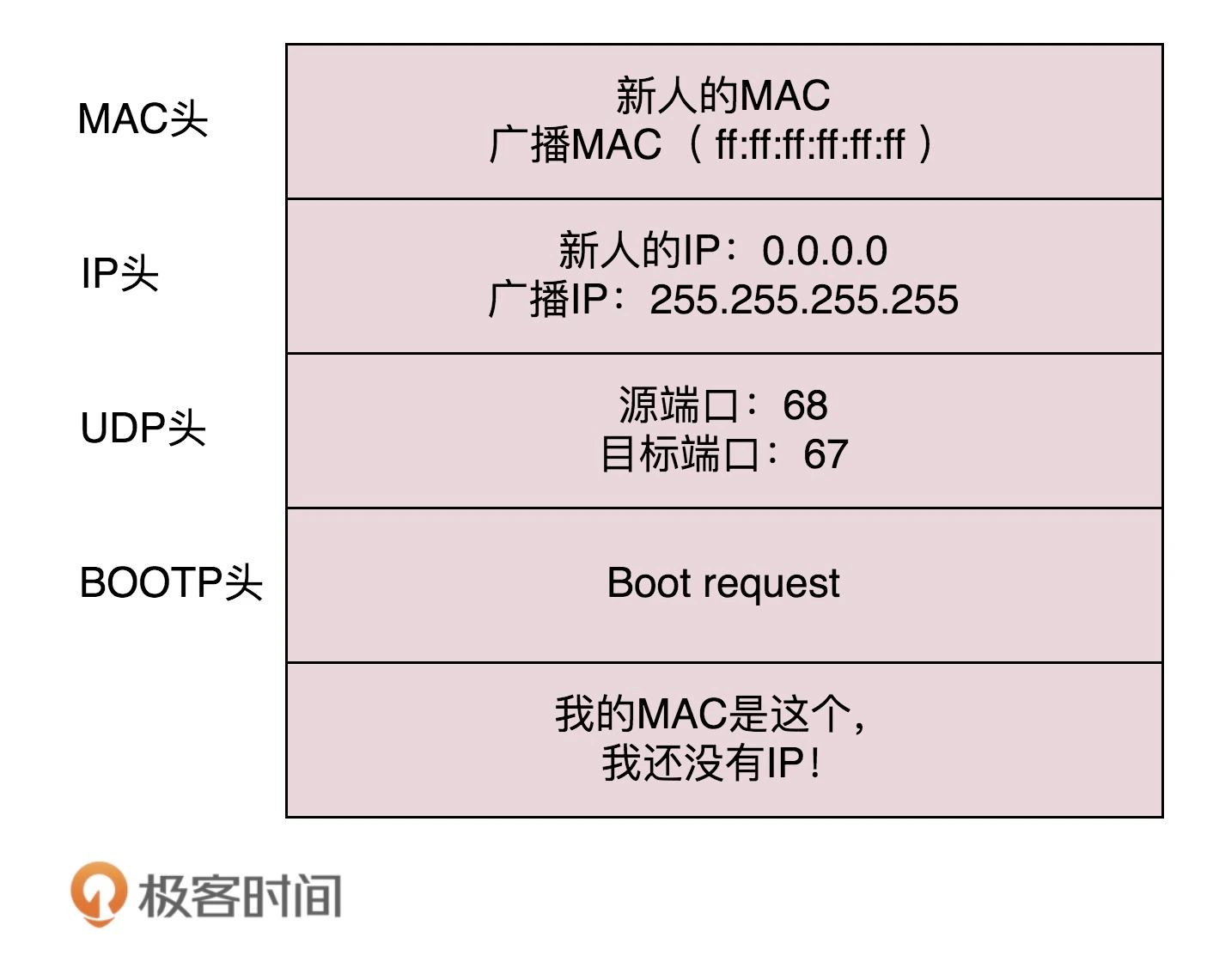

当一台机器新加入一个网络的时候，肯定一脸懵，啥情况都不知道，只知道自己的 MAC 地址。怎么办？先吼一句，我来啦，有人吗？这时候的沟通基本靠“吼”。这一步，我们称为 DHCP Discover。

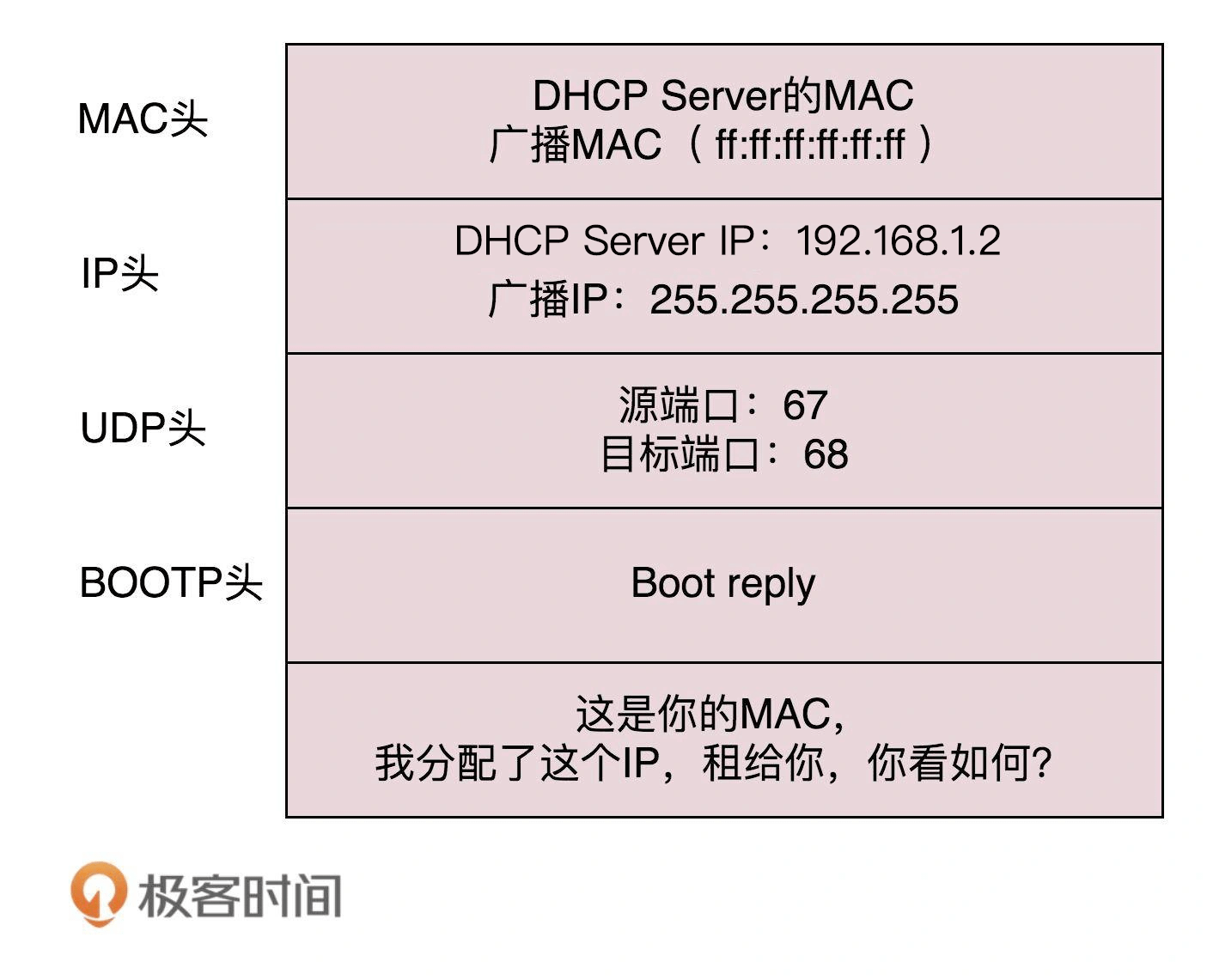

只有 MAC 唯一，IP 管理员才能知道这是一个新人，需要租给它一个 IP 地址，这个过程我们称为 DHCP Offer。

预启动执行环境（Pre-boot Execution Environment），简称 PXE。

MAC 的全称是 Medium Access Control，即媒体访问控制。控制什么呢？其实就是控制在往媒体上发数据的时候，谁先发、谁后发的问题。防止发生混乱。这解决的是第二个问题。这个问题中的规则，学名叫多路访问。

方式一：分多个车道。每个车一个车道，你走你的，我走我的。这在计算机网络里叫作信道划分；

方式二：今天单号出行，明天双号出行，轮着来。这在计算机网络里叫作轮流协议；

方式三：不管三七二十一，有事儿先出门，发现特堵，就回去。错过高峰再出。我们叫作随机接入协议。著名的以太网，用的就是这个方式。

链路层地址，因为第二层主要解决媒体接入控制的问题，所以它常被称为MAC 地址。

对于以太网，第二层的最后面是 CRC，也就是循环冗余检测。通过 XOR 异或的算法，来计算整个包是否在发送的过程中出现了错误，主要解决第三个问题。

这里还有一个没有解决的问题，当源机器知道目标机器的时候，可以将目标地址放入包里面，如果不知道呢？一个广播的网络里面接入了 N 台机器，我怎么知道每个 MAC 地址是谁呢？这就是 ARP 协议，也就是已知 IP 地址，求 MAC 地址的协议。

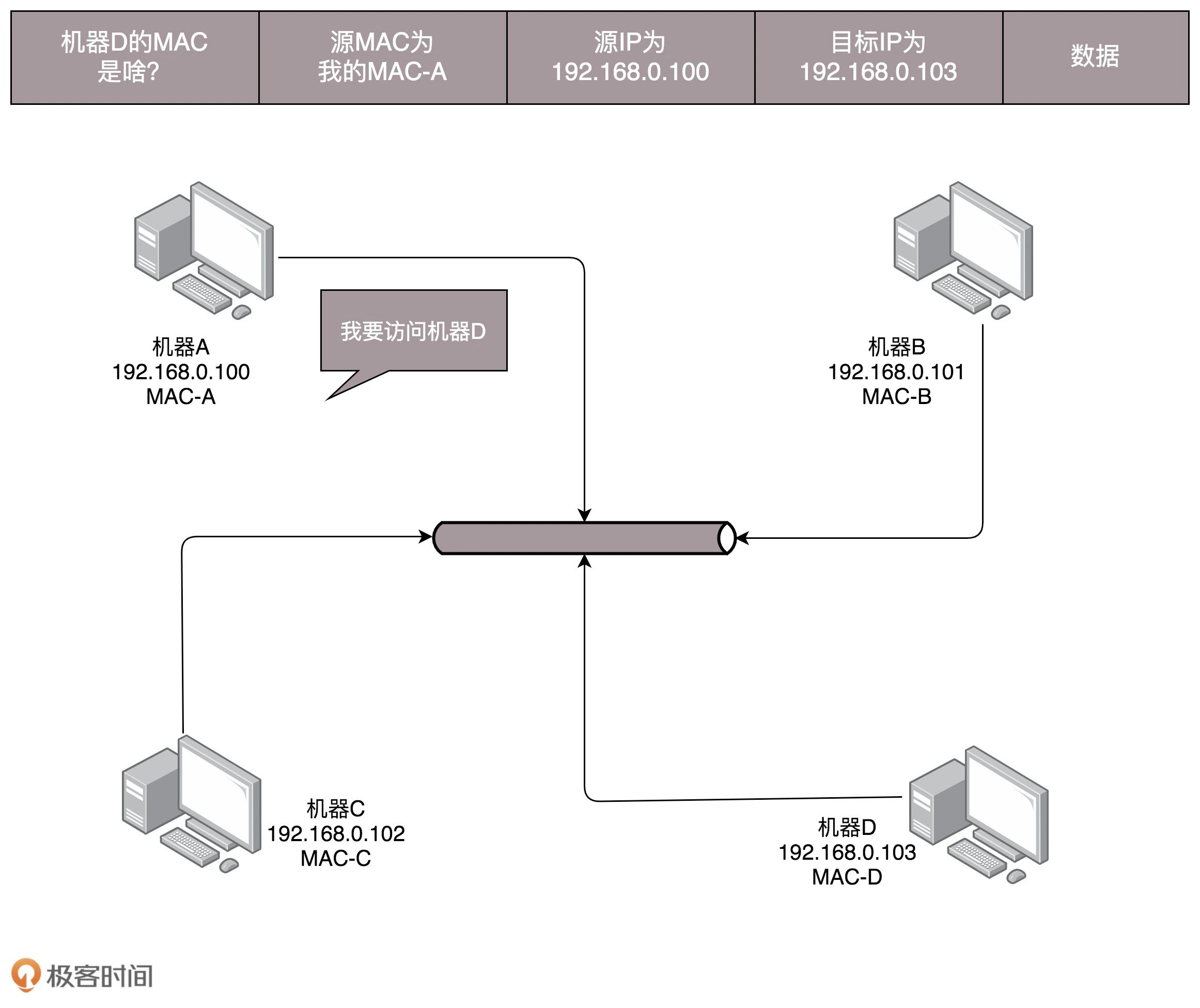

在一个局域网里面，当知道了 IP 地址，不知道 MAC 怎么办呢？靠“吼”。

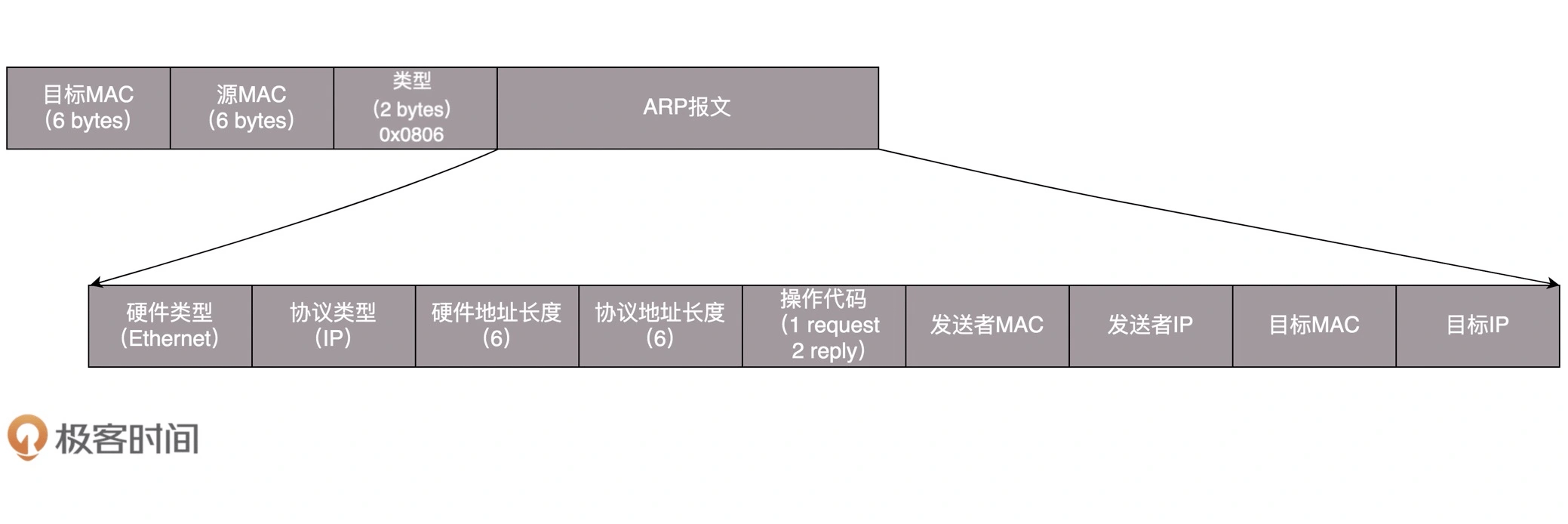

广而告之，发送一个广播包，谁是这个 IP 谁来回答。具体询问和回答的报文就像下面这样：

为了避免每次都用 ARP 请求，机器本地也会进行 ARP 缓存。当然机器会不断地上线下线，IP 也可能会变，所以 ARP 的 MAC 地址缓存过一段时间就会过期。

在数据结构中，有一个方法叫做最小生成树。有环的我们常称为图。将图中的环破了，就生成了树。在计算机网络中，生成树的算法叫作 STP，全称 Spanning Tree Protocol

• Root Bridge，也就是根交换机。这个比较容易理解，可以比喻为“掌门”交换机，是某棵树的老大，是掌门，最大的大哥。
• Designated Bridges，有的翻译为指定交换机。这个比较难理解，可以想像成一个“小弟”，对于树来说，就是一棵树的树枝。所谓“指定”的意思是，我拜谁做大哥，其他交换机通过这个交换机到达根交换机，也就相当于拜他做了大哥。这里注意是树枝，不是叶子，因为叶子往往是主机。
• Bridge Protocol Data Units （BPDU） ，网桥协议数据单元。可以比喻为“相互比较实力”的协议。行走江湖，比的就是武功，拼的就是实力。当两个交换机碰见的时候，也就是相连的时候，就需要互相比一比内力了。BPDU 只有掌门能发，已经隶属于某个掌门的交换机只能传达掌门的指示。
• Priority Vector，优先级向量。可以比喻为实力 （值越小越牛）。实力是啥？就是一组 ID 数目，[Root Bridge ID, Root Path Cost, Bridge ID, and Port ID]。为什么这样设计呢？这是因为要看怎么来比实力。先看 Root Bridge ID。拿出老大的 ID 看看，发现掌门一样，那就是师兄弟；再比 Root Path Cost，也即我距离我的老大的距离，也就是拿和掌门关系比，看同一个门派内谁和老大关系铁；最后比 Bridge ID，比我自己的 ID，拿自己的本事比。

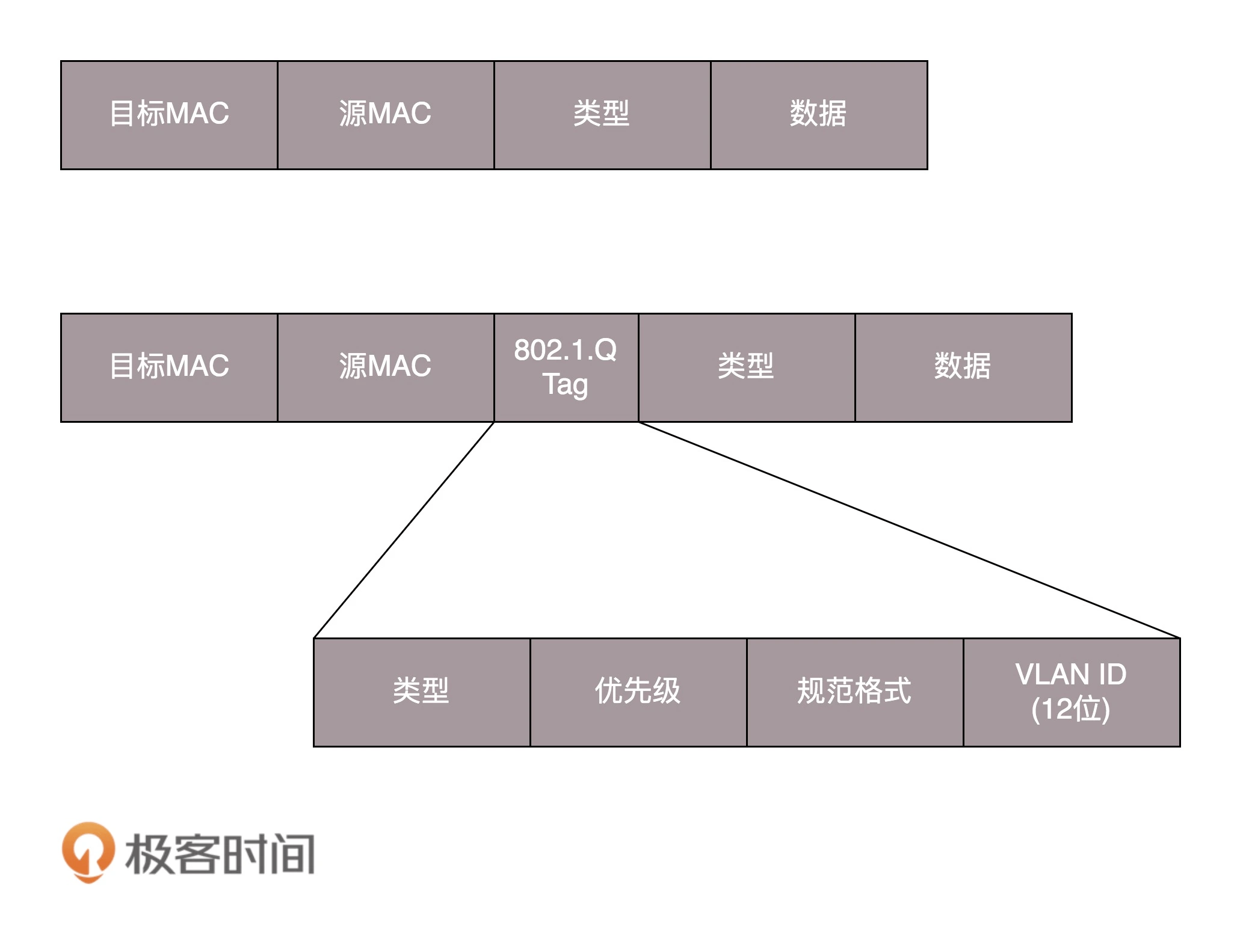

虚拟隔离，就是用我们常说的 VLAN，或者叫虚拟局域网。

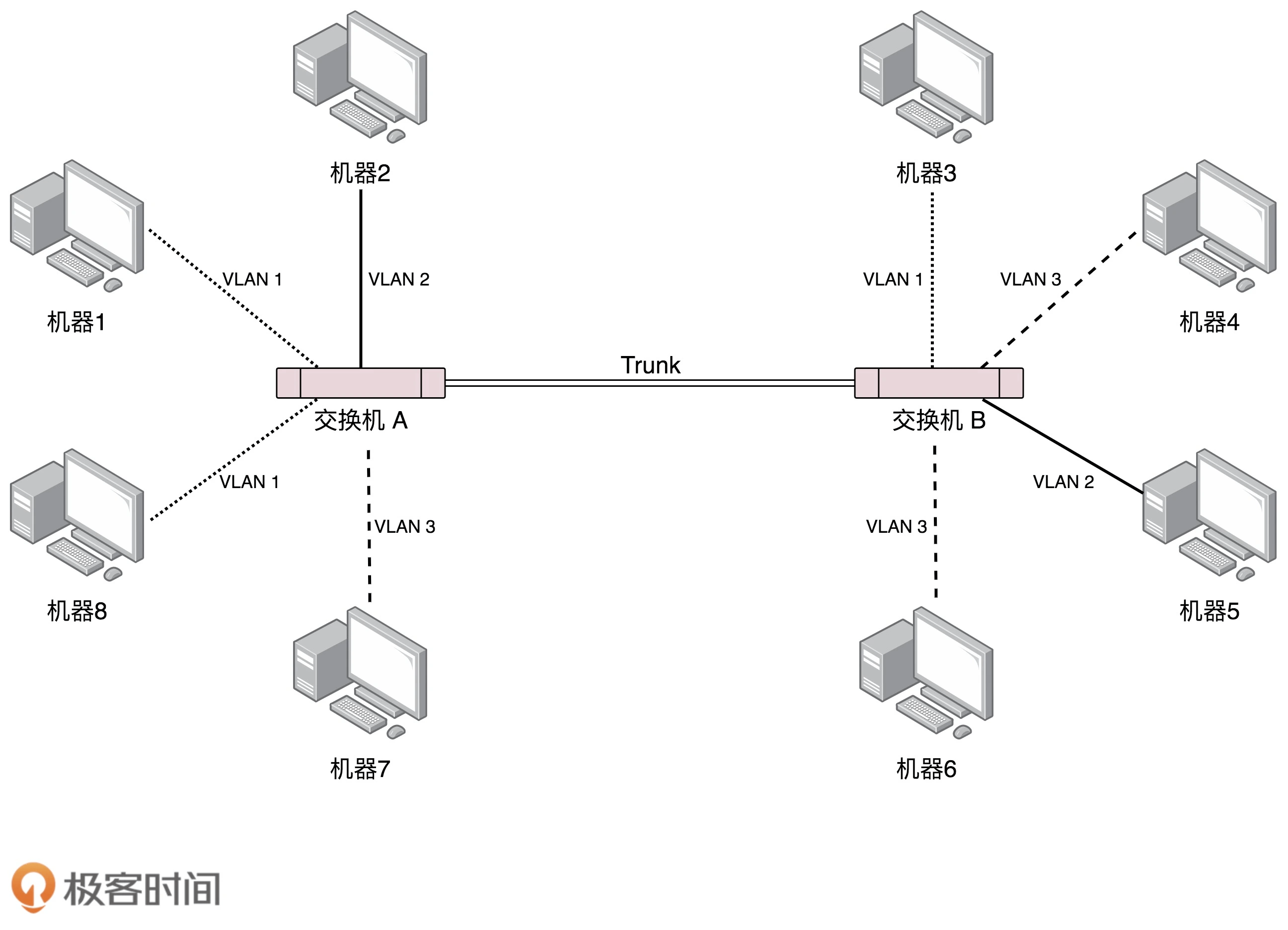

对于支持 VLAN 的交换机，有一种口叫作 Trunk 口。它可以转发属于任何 VLAN 的口。交换机之间可以通过这种口相互连接。

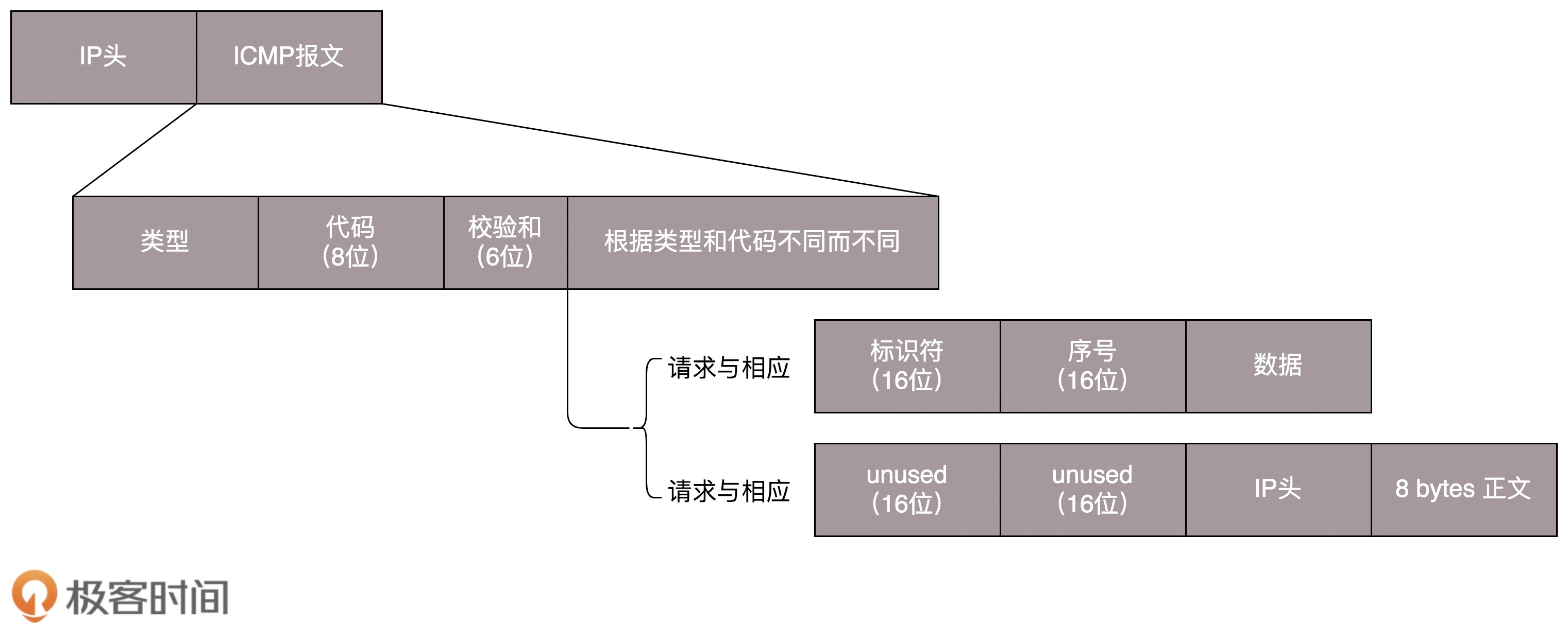

ICMP 协议的格式

ping 是基于 ICMP 协议工作的。ICMP 全称 Internet Control Message Protocol，就是互联网控制报文协议。

ICMP 报文有很多的类型，不同的类型有不同的代码。最常用的类型是主动请求为 8，主动请求的应答为 0。

对 ping 的主动请求，进行网络抓包，称为 ICMP ECHO REQUEST。同理主动请求的回复，称为ICMP ECHO REPLY。比起原生的 ICMP，这里面多了两个字段，一个是标识符，另一个是序号。在选项数据中，ping 还会存放发送请求的时间值，来计算往返时间，说明路程的长短。

ICMP 的差错报文类型：例子：终点不可达为 3，源抑制为 4，超时为 11，重定向为 5。差错报文的结构相对复杂一些。除了前面还是 IP，ICMP 的前 8 字节不变，后面则跟上出错的那个 IP 包的 IP 头和 IP 正文的前 8 个字节。

ping 命令执行的时候，源主机首先会构建一个 ICMP 请求数据包，ICMP 数据包内包含多个字段。最重要的是两个，第一个是类型字段，对于请求数据包而言该字段为 8；另外一个是顺序号，主要用于区分连续 ping 的时候发出的多个数据包。每发出一个请求数据包，顺序号会自动加 1。为了能够计算往返时间 RTT，它会在报文的数据部分插入发送时间。从理论上来讲，应该要清楚地知道一个网络包从源地址到目标地址都需要经过哪些设备，然后逐个 ping 中间的这些设备或者机器。如果可能的话，在这些关键点，通过 tcpdump -i eth0 icmp，查看包有没有到达某个点，回复的包到达了哪个点，可以更加容易推断出错的位置。

Traceroute 的第一个作用就是故意设置特殊的 TTL，来追踪去往目的地时沿途经过的路由器。Traceroute 还有一个作用是故意设置不分片，从而确定路径的 MTU。

网关往往是一个路由器，是一个三层转发的设备。路由器是一台设备，它有五个网口或者网卡，相当于有五只手，分别连着五个局域网。每只手的 IP 地址都和局域网的 IP 地址相同的网段，每只手都是它握住的那个局域网的网关。

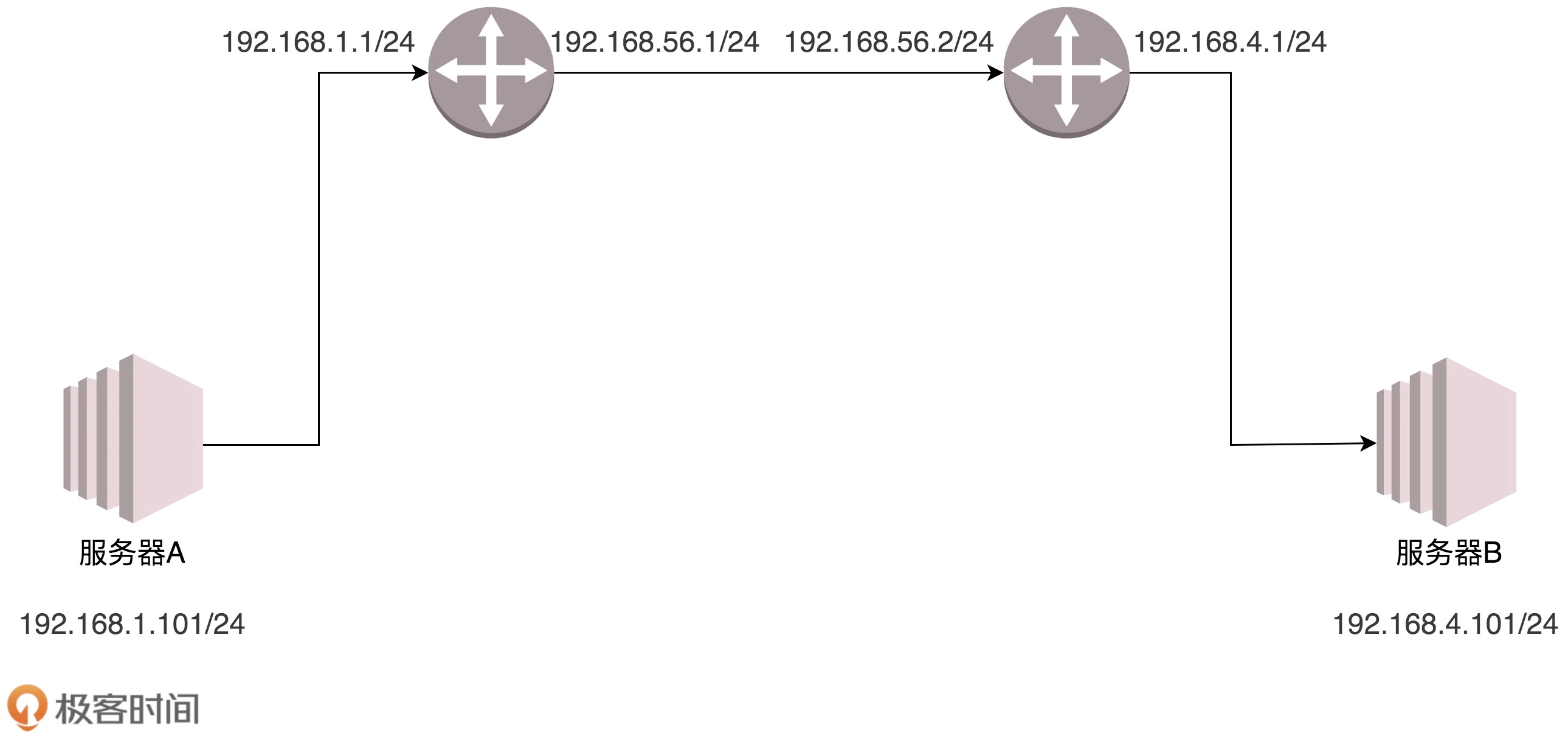

静态路由，其实就是在路由器上，配置一条一条规则。

之前我说过，MAC 地址是一个局域网内才有效的地址。因而，MAC 地址只要过网关，就必定会改变，因为已经换了局域网。两者主要的区别在于 IP 地址是否改变。不改变 IP 地址的网关，我们称为转发网关；改变 IP 地址的网关，我们称为NAT 网关。

路由器就是一台网络设备，它有多张网卡。当一个入口的网络包送到路由器时，它会根据一个本地的转发信息库，来决定如何正确地转发流量。这个转发信息库通常被称为路由表。

在真实的复杂的网络环境中，除了可以根据目的 ip 地址配置路由外，还可以根据多个参数来配置路由，这就称为策略路由。

1. 距离矢量路由算法

第一大类的算法称为距离矢量路由（distance vector routing）。它是基于 Bellman-Ford 算法的。

这个算法比较简单，但是还是有问题。第一个问题就是好消息传得快，坏消息传得慢。这种算法的第二个问题是，每次发送的时候，要发送整个全局路由表。

1. 链路状态路由算法

第二大类算法是链路状态路由（link state routing），基于 Dijkstra 算法。

动态路由协议

1. 基于链路状态路由算法的 OSPF

OSPF（Open Shortest Path First，开放式最短路径优先）就是这样一个基于链路状态路由协议，广泛应用在数据中心中的协议。由于主要用在数据中心内部，用于路由决策，因而称为内部网关协议（Interior Gateway Protocol，简称 IGP）。

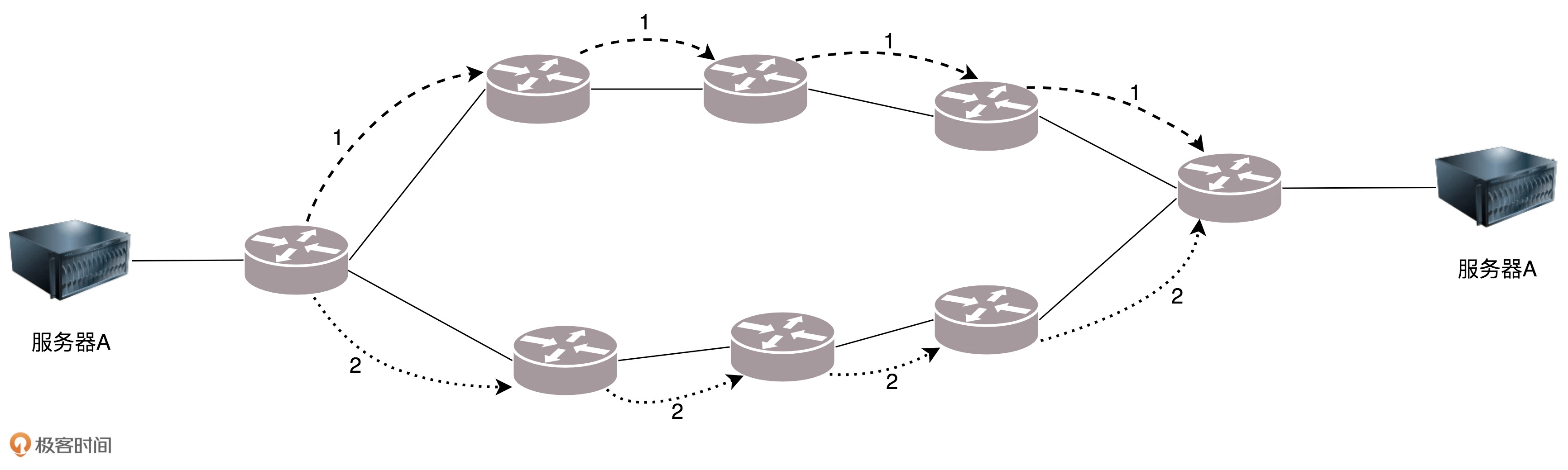

内部网关协议的重点就是找到最短的路径。在一个组织内部，路径最短往往最优。当然有时候 OSPF 可以发现多个最短的路径，可以在这多个路径中进行负载均衡，这常常被称为等价路由。

1. 基于距离矢量路由算法的 BGP

但是外网的路由协议，也即国家之间的，又有所不同。我们称为外网路由协议（Border Gateway Protocol，简称 BGP）。

在网络世界，这一个个国家成为自治系统 AS（Autonomous System）。自治系统分几种类型。

• Stub AS：对外只有一个连接。这类 AS 不会传输其他 AS 的包。例如，个人或者小公司的网络。
• Multihomed AS：可能有多个连接连到其他的 AS，但是大多拒绝帮其他的 AS 传输包。例如一些大公司的网络。
• Transit AS：有多个连接连到其他的 AS，并且可以帮助其他的 AS 传输包。例如主干网。

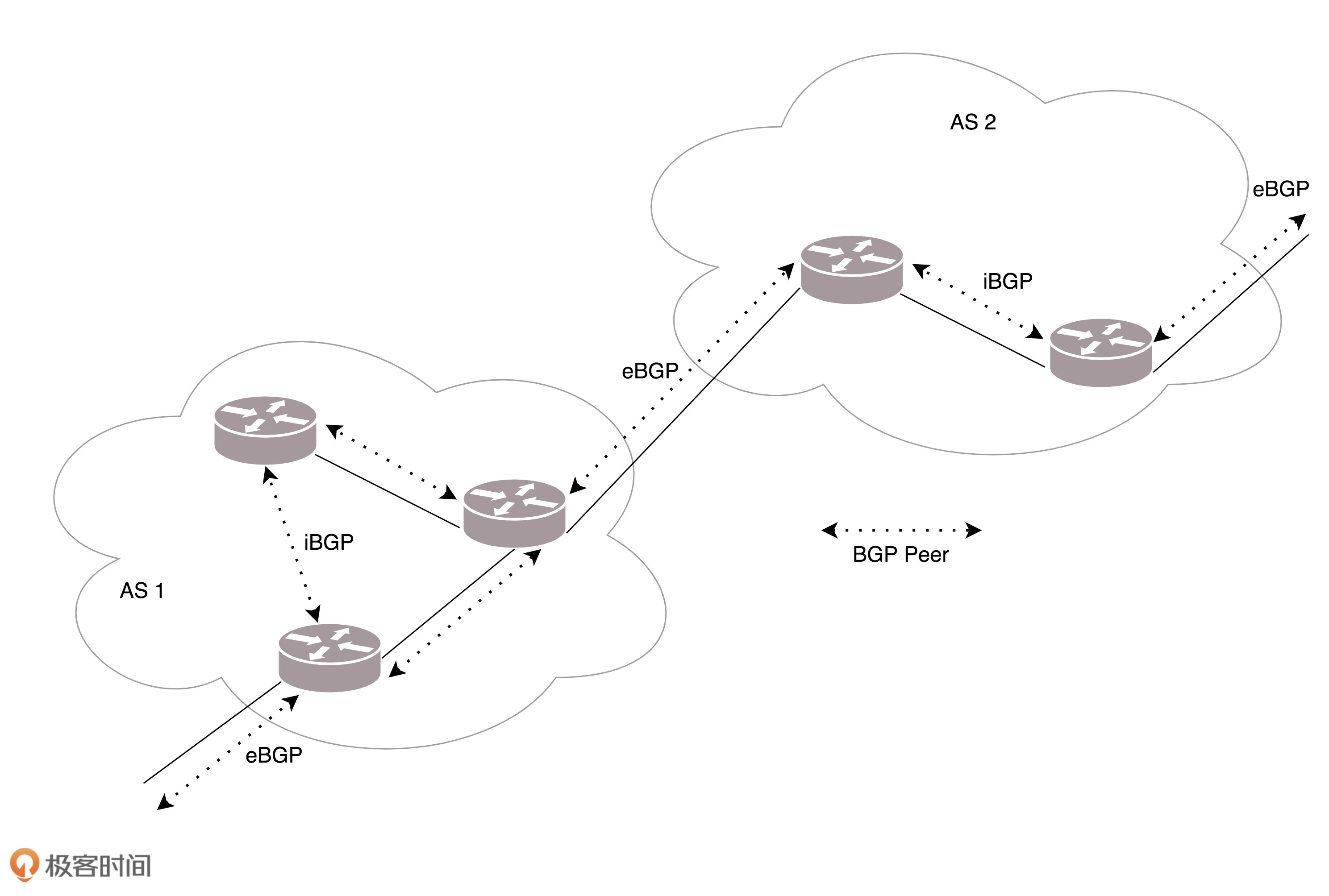

BGP 又分为两类，eBGP 和 iBGP。自治系统间，边界路由器之间使用 eBGP 广播路由。内部网络也需要访问其他的自治系统。边界路由器如何将 BGP 学习到的路由导入到内部网络呢？就是通过运行 iBGP，使得内部的路由器能够找到到达外网目的地的最好的边界路由器。

BGP 协议使用的算法是路径矢量路由协议（path-vector protocol）。它是距离矢量路由协议的升级版。

TCP 和 UDP 有哪些区别？

TCP 是面向连接的，UDP 是面向无连接的。

所谓的建立连接，是为了在客户端和服务端维护连接，而建立一定的数据结构来维护双方交互的状态，用这样的数据结构来保证所谓的面向连接的特性。

TCP 提供可靠交付。通过 TCP 连接传输的数据，无差错、不丢失、不重复、并且按序到达。UDP 继承了 IP 包的特性，不保证不丢失，不保证按顺序到达。

TCP 是面向字节流的。发送的时候发的是一个流，没头没尾。UDP 继承了 IP 的特性，基于数据报的，一个一个地发，一个一个地收。

TCP 是可以有拥塞控制的。它意识到包丢弃了或者网络的环境不好了，就会根据情况调整自己的行为，看看是不是发快了，要不要发慢点。UDP 就不会，应用让我发，我就发，管它洪水滔天。

TCP 其实是一个有状态服务，通俗地讲就是有脑子的，里面精确地记着发送了没有，接收到没有，发送到哪个了，应该接收哪个了，错一点儿都不行。而 UDP 则是无状态服务。通俗地说是没脑子的，天真无邪的，发出去就发出去了。

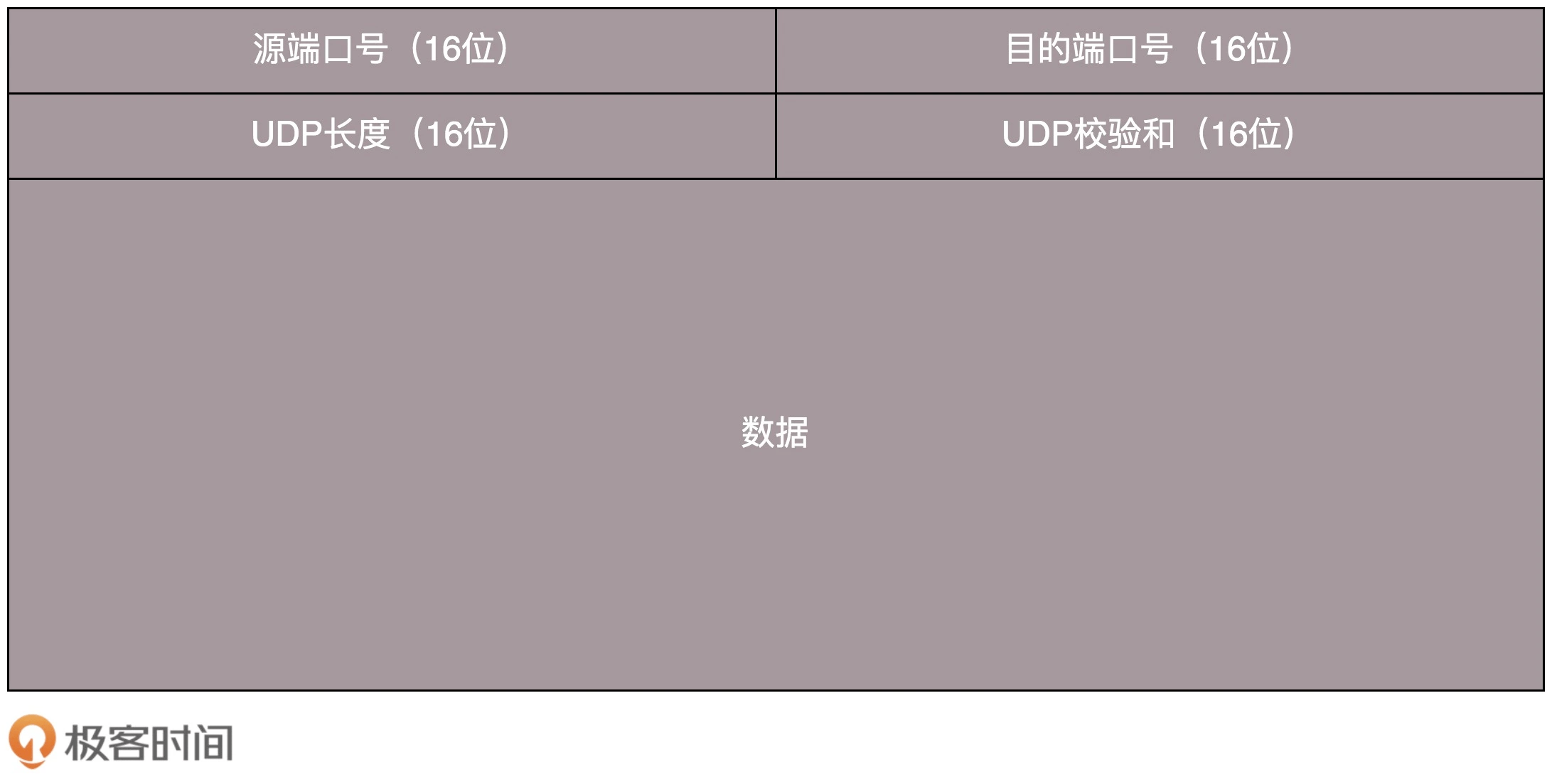

UDP 的三大特点：

1. 沟通简单
2. 轻信他人。它不会建立连接，虽然有端口号，但是监听在这个地方，谁都可以传给他数据，他也可以传给任何人数据，甚至可以同时传给多个人数据。
3. 愣头青，做事不懂权变。不知道什么时候该坚持，什么时候该退让。它不会根据网络的情况进行发包的拥塞控制，无论网络丢包丢成啥样了，它该怎么发还怎么发。

UDP 的三大使用场景：

1. 需要资源少，在网络情况比较好的内网，或者对于丢包不敏感的应用。
2. 不需要一对一沟通，建立连接，而是可以广播的应用。
3. 需要处理速度快，时延低，可以容忍少数丢包，但是要求即便网络拥塞，也毫不退缩，一往无前的时候。

基于 UDP 的“城会玩”的五个例子“：

1. 网页或者 APP 的访问：QUIC（全称 Quick UDP Internet Connections，快速 UDP 互联网连接）是 Google 提出的一种基于 UDP 改进的通信协议，其目的是降低网络通信的延迟，提供更好的用户互动体验。
2. 流媒体的协议
3. 实时游戏
4. IoT 物联网：Google 旗下的 Nest 建立 Thread Group，推出了物联网通信协议 Thread，就是基于 UDP 协议的。
5. 移动通信领域：在 4G 网络里，移动流量上网的数据面对的协议 GTP-U 是基于 UDP 的。因为移动网络协议比较复杂，而 GTP 协议本身就包含复杂的手机上线下线的通信协议。如果基于 TCP，TCP 的机制就显得非常多余

TCP

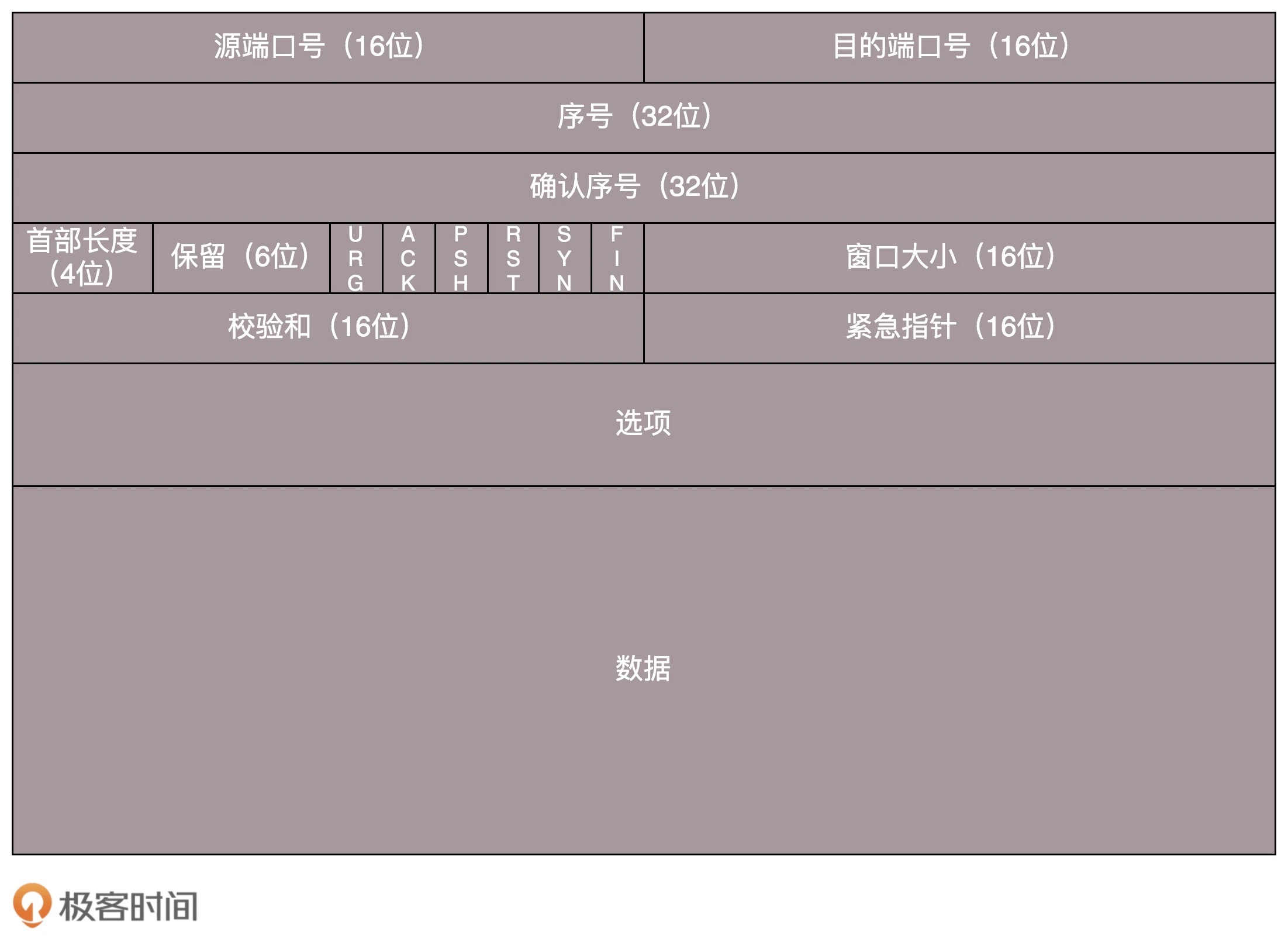

TCP 包头格式：

状态位：SYN 是发起一个连接，ACK 是回复，RST 是重新连接，FIN 是结束连接等。TCP 是面向连接的，因而双方要维护连接的状态，这些带状态位的包的发送，会引起双方的状态变更。

窗口大小：TCP 要做流量控制，通信双方各声明一个窗口，标识自己当前能够的处理能力，别发送的太快，撑死我，也别发的太慢，饿死我。

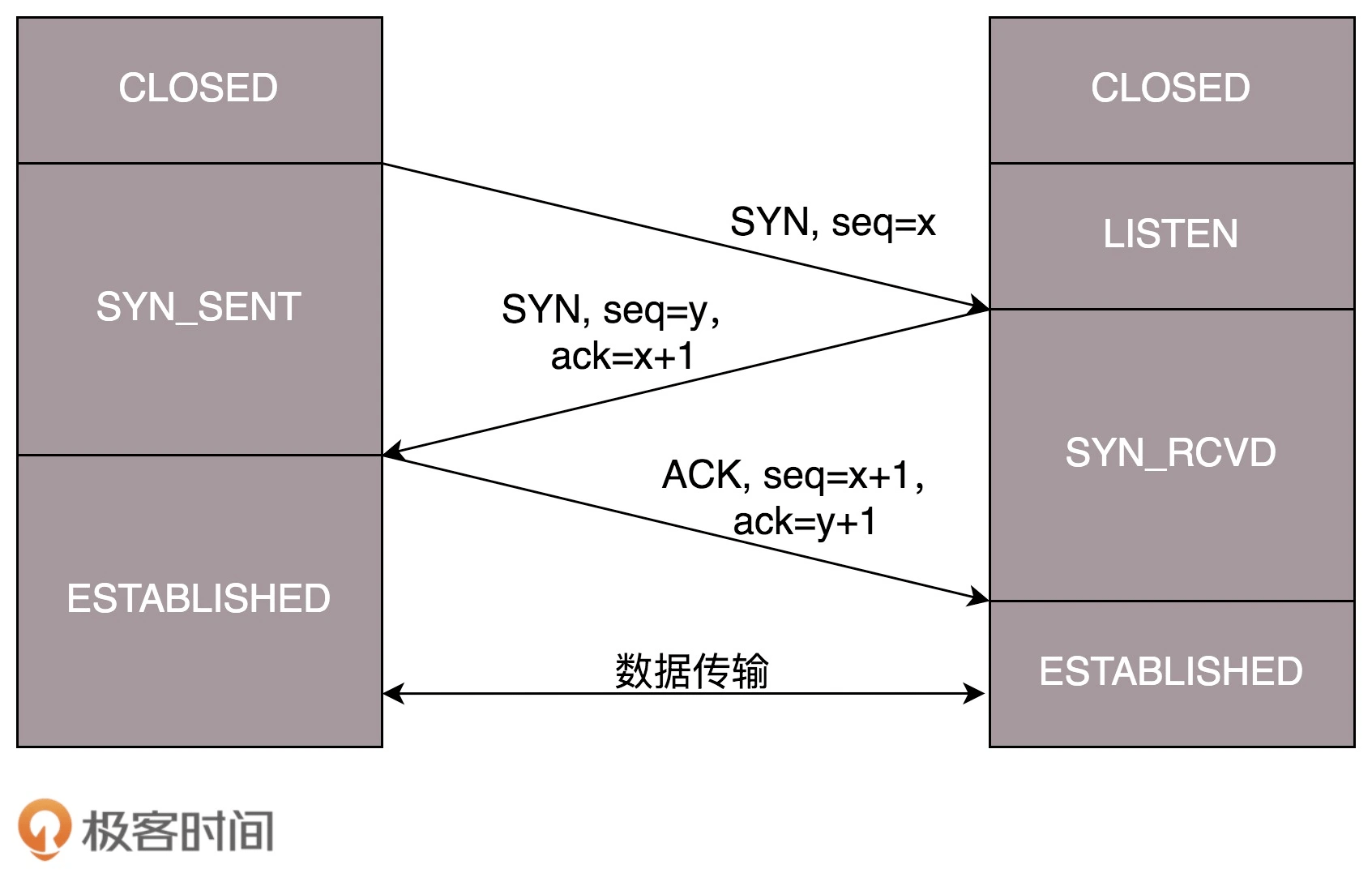

TCP 的三次握手：

三次握手除了双方建立连接外，主要还是为了沟通一件事情，就是 TCP 包的序号的问题。

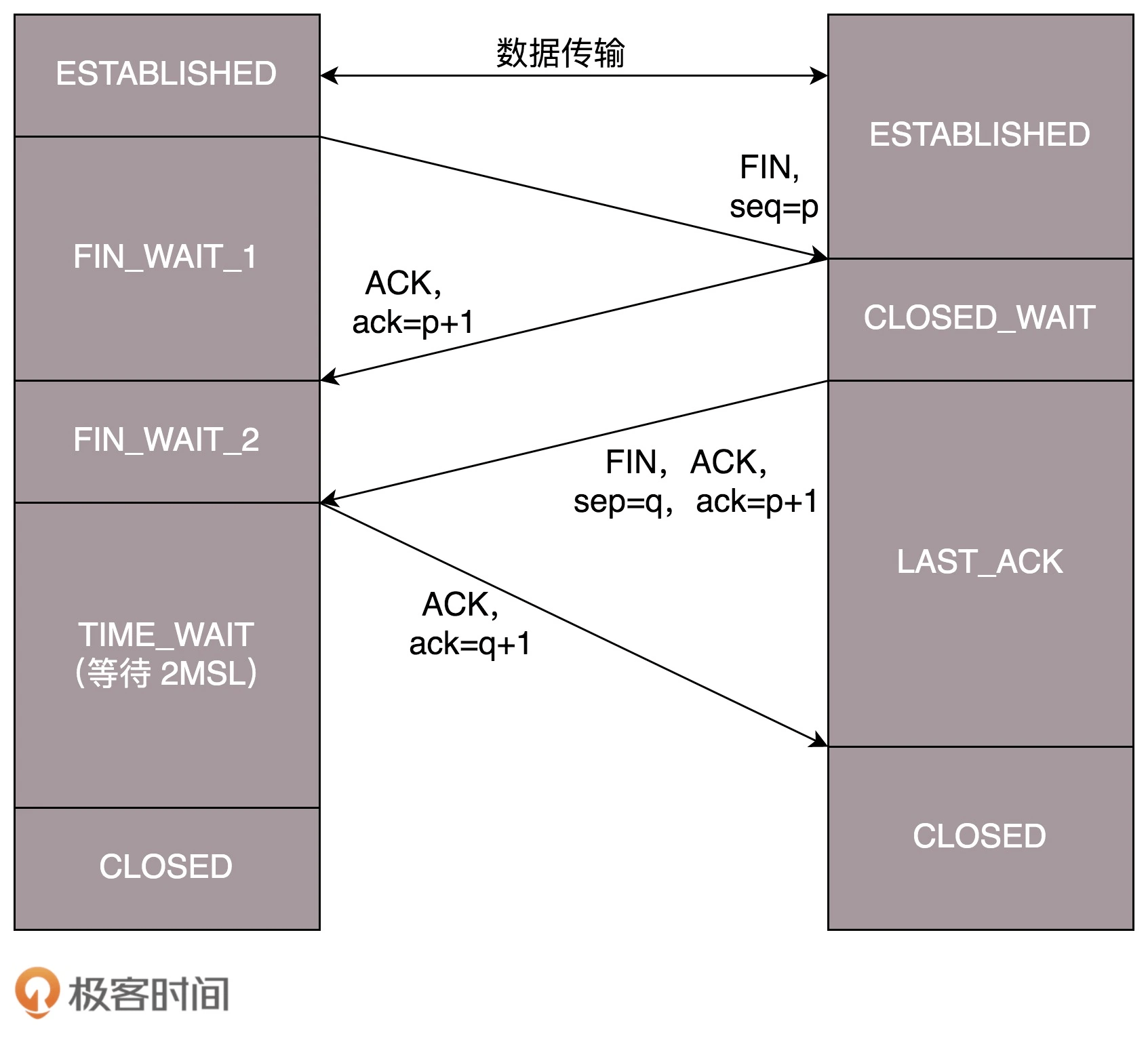

TCP 四次挥手：

MSL 是 Maximum Segment Lifetime，报文最大生存时间，它是任何报文在网络上存在的最长时间，超过这个时间报文将被丢弃。因为 TCP 报文基于是 IP 协议的，而 IP 头中有一个 TTL 域，是 IP 数据报可以经过的最大路由数，每经过一个处理他的路由器此值就减 1，当此值为 0 则数据报将被丢弃，同时发送 ICMP 报文通知源主机。协议规定 MSL 为 2 分钟，实际应用中常用的是 30 秒，1 分钟和 2 分钟等。

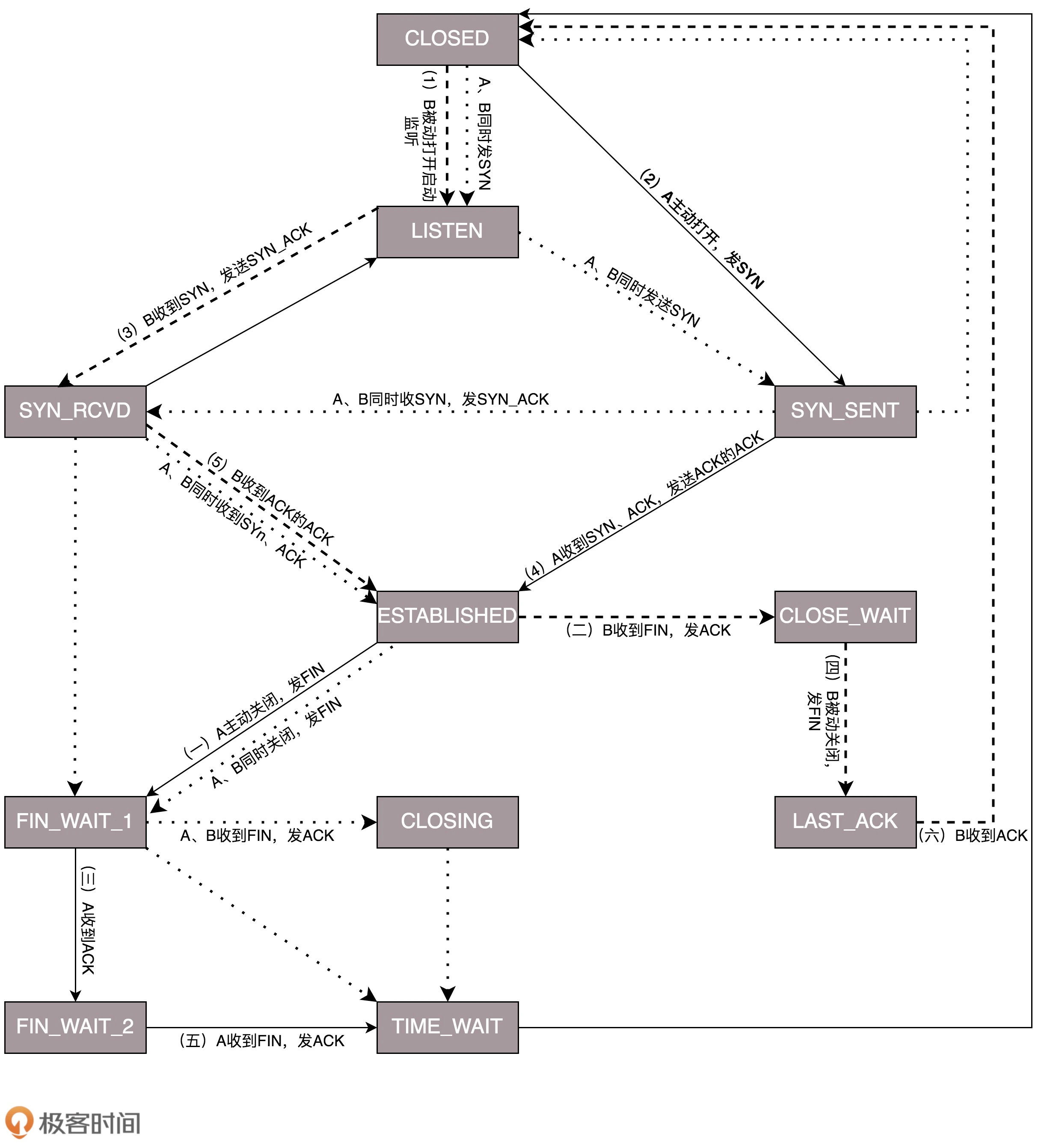

TCP 状态机：

TCP 协议为了保证顺序性，每一个包都有一个 ID。在建立连接的时候，会商定起始的 ID 是什么，然后按照 ID 一个个发送。为了保证不丢包，对于发送的包都要进行应答，但是这个应答也不是一个一个来的，而是会应答某个之前的 ID，表示都收到了，这种模式称为累计确认或者累计应答（cumulative acknowledgment）。

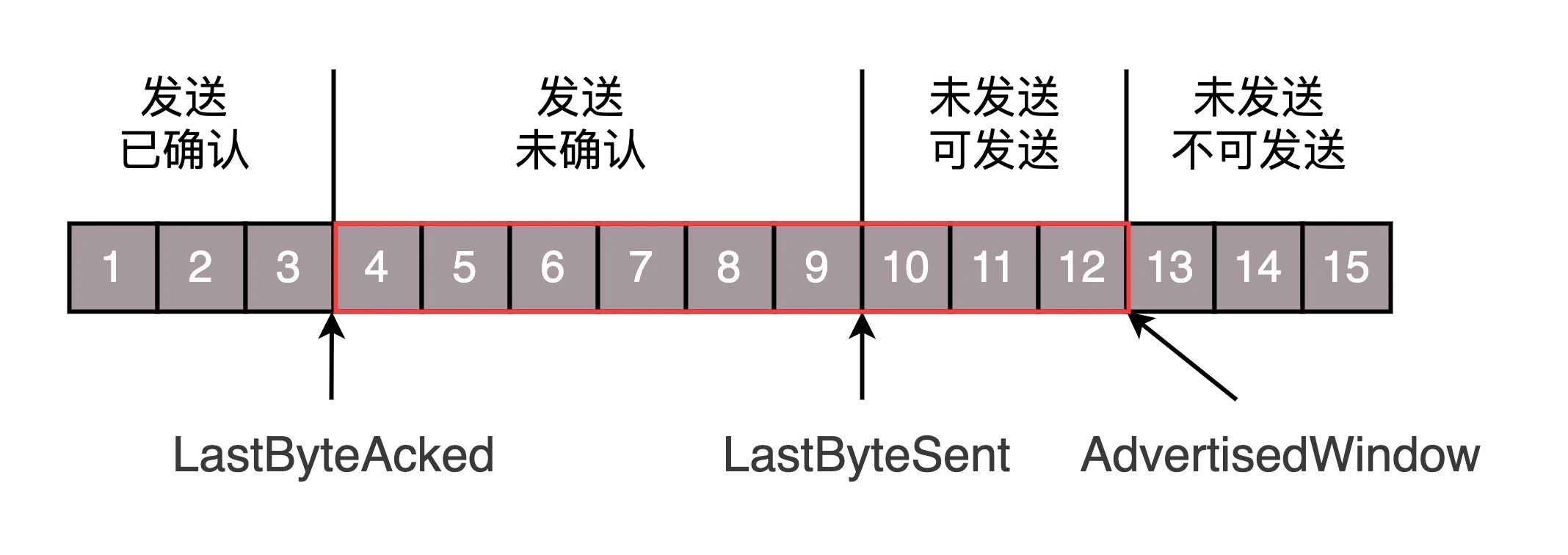

为了记录所有发送的包和接收的包，TCP 也需要发送端和接收端分别都有缓存来保存这些记录。发送端的缓存里是按照包的 ID 一个个排列，根据处理的情况分成四个部分。

第一部分：发送了并且已经确认的。这部分就是你交代下属的，并且也做完了的，应该划掉的。

第二部分：发送了并且尚未确认的。这部分是你交代下属的，但是还没做完的，需要等待做完的回复之后，才能划掉。

第三部分：没有发送，但是已经等待发送的。这部分是你还没有交代给下属，但是马上就要交代的。

第四部分：没有发送，并且暂时还不会发送的。这部分是你还没有交代给下属，而且暂时还不会交代给下属的。

在 TCP 里，接收端会给发送端报一个窗口的大小，叫 Advertised window。这个窗口的大小应该等于上面的第二部分加上第三部分，就是已经交代了没做完的加上马上要交代的。超过这个窗口的，接收端做不过来，就不能发送了。

于是，发送端需要保持下面的数据结构。

• LastByteAcked：第一部分和第二部分的分界线
• LastByteSent：第二部分和第三部分的分界线
• LastByteAcked + AdvertisedWindow：第三部分和第四部分的分界线

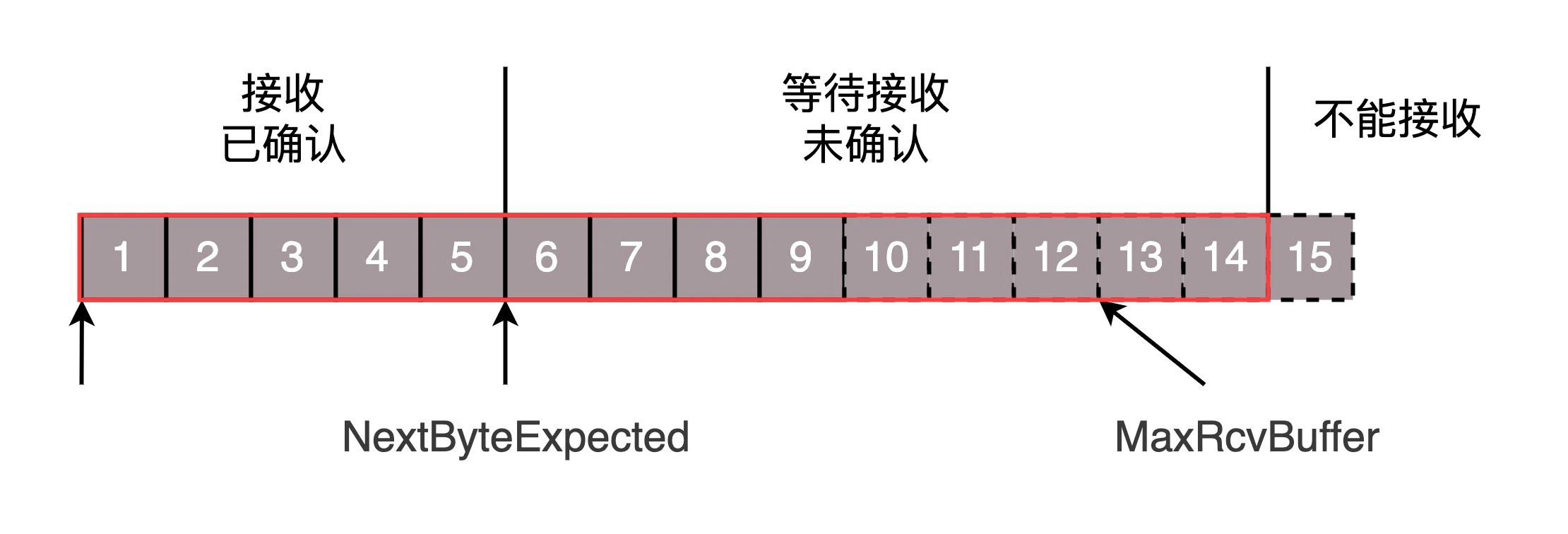

对于接收端来讲，它的缓存里记录的内容要简单一些。

第一部分：接受并且确认过的。也就是我领导交代给我，并且我做完的。

第二部分：还没接收，但是马上就能接收的。也即是我自己的能够接受的最大工作量。

第三部分：还没接收，也没法接收的。也即超过工作量的部分，实在做不完。

对应的数据结构就像这样。

• MaxRcvBuffer：最大缓存的量；
• LastByteRead 之后是已经接收了，但是还没被应用层读取的；
• NextByteExpected 是第一部分和第二部分的分界线。

超时重试，也即对每一个发送了，但是没有 ACK 的包，都有设一个定时器，超过了一定的时间，就重新尝试。但是这个超时的时间如何评估呢？这个时间不宜过短，时间必须大于往返时间 RTT，否则会引起不必要的重传。也不宜过长，这样超时时间变长，访问就变慢了。

估计往返时间，需要 TCP 通过采样 RTT 的时间，然后进行加权平均，算出一个值，而且这个值还是要不断变化的，因为网络状况不断地变化。除了采样 RTT，还要采样 RTT 的波动范围，计算出一个估计的超时时间。由于重传时间是不断变化的，我们称为自适应重传算法（Adaptive Retransmission Algorithm）。

还有一种方式称为 Selective Acknowledgment （SACK）。这种方式需要在 TCP 头里加一个 SACK 的东西，可以将缓存的地图发送给发送方。例如可以发送 ACK6、SACK8、SACK9，有了地图，发送方一下子就能看出来是 7 丢了。

流量控制问题

拥塞控制问题

拥塞控制的问题，也是通过窗口的大小来控制的，前面的滑动窗口 rwnd 是怕发送方把接收方缓存塞满，而拥塞窗口 cwnd，是怕把网络塞满。

这里有一个公式 LastByteSent - LastByteAcked <= min {cwnd, rwnd} ，是拥塞窗口和滑动窗口共同控制发送的速度。

TCP 的拥塞控制主要来避免两种现象，包丢失和超时重传。一旦出现了这些现象就说明，发送速度太快了，要慢一点。

快速重传算法。当接收端发现丢了一个中间包的时候，发送三次前一个包的 ACK，于是发送端就会快速地重传，不必等待超时再重传。

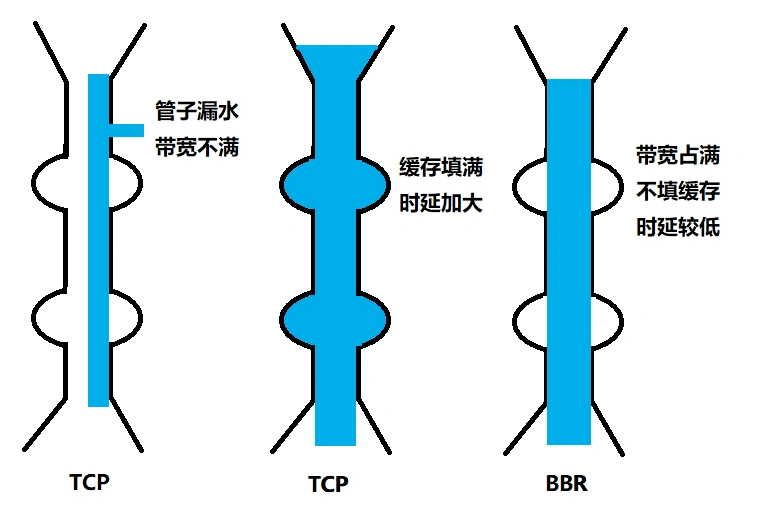

但是如果你仔细想一下，TCP 的拥塞控制主要来避免的两个现象都是有问题的：

第一个问题是丢包并不代表着通道满了，也可能是管子本来就漏水。例如公网上带宽不满也会丢包，这个时候就认为拥塞了，退缩了，其实是不对的。

第二个问题是 TCP 的拥塞控制要等到将中间设备都填充满了，才发生丢包，从而降低速度，这时候已经晚了。其实 TCP 只要填满管道就可以了，不应该接着填，直到连缓存也填满。

为了优化这两个问题，后来有了 TCP BBR 拥塞算法。它企图找到一个平衡点，就是通过不断地加快发送速度，将管道填满，但是不要填满中间设备的缓存，因为这样时延会增加，在这个平衡点可以很好的达到高带宽和低时延的平衡。
